የሃይድሮሊክ ዘንቢል ሞገድ ተነሳሽነት ለትላልቅ ቁሳቁሶች ትንታኔ እና መፍትሄ

የእይታዎች ብዛት:22     ደራሲ:ይህን ጣቢያ ያርትዑ     የተለጠፈው: 2018-10-20      ምንጭ:ይህ ጣቢያ መጠየቅ

  አጭር ማጠቃለያ: የሲቪል ዲዛይነር (ሞዴል) የዓይነ-ምሕንድተር (ሞዴል) ሲምፖውሪ (12) በ 16 ሚ.ቢ. ከባድ በሆኑ ሁኔታዎች, የመነሻው ልዩነት 7 ሚሜ ነበር. ጠረጴዛው እንደተንቀሳቀሰ ታይቷልበመቁረጥ ሂደት ውስጥ በጣም በከባድ ሁኔታ. የመሬት መንሸራተቻ ክስተትን በመተንተን ምክንያት የጭንቀ መወጣት ያነሰ ነበር. የወገብ እና የእግር ጉዞውን እንደገና በመሰየም የሙከራው ውጤት የእቅዱ ማሻሻያ ዕቅድ መሆኑን ያሳያልምክንያታዊ, የመሳሪያው ብረታ (ብረታ) ትክክለኛ ቅርፅን እና የሲጋራ ማሽንን በብሔራዊ ደረጃ I ደረጃ ልክነት ይጠቀማል. የተጠቃሚ ፍላጅ ተሟልቷል.

  የ QC12Y-16 × 4000 ሃይድሮሊክ ስዋይን ጥይሬን ማሽነሪ ማእከል ዋናው ጥራቱ በቆርቆሮው ላይ በሚሰነጥረው ጊዜ መፈናቀልን ያመለክታል. በሁለቱም ጫፎች ላይ ያለው የጣሪያው ከፍተኛው ፈሳሽ ከ 7 ሚሊ ሜትር በላይ ነው,ጥቅም ላይ ሊውል አይችልም, ለተጠቃሚው ከፍተኛ ወጪን ያስከትላል. ደራሲው በማቆርቆሉ ሂደት ውስጥ ያለውን ቁስ አካል ያጠናዋል, በመጨረሻም ችግሩን ይፈታል.

  1. የ QC12Y-16 × 4000 ሃይድሮሊክ ሽክርሽም ጥቁር ማሽን

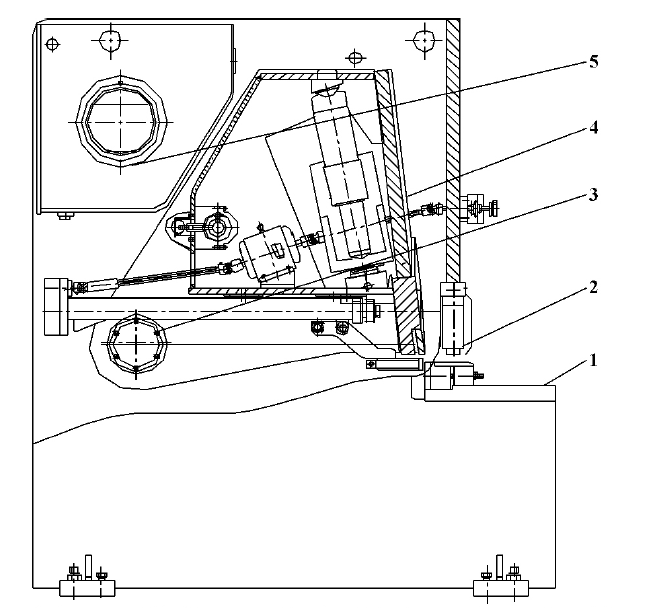

  ይህ ማሽን በአብዛኛው ክፈፍ, ተፅዕኖ ያለው መሳሪያ, የአጫጭር ክፍተት መለዋወጫ መሳሪያ, የመሳሪያ መያዣ, የሃይድሮሊክ ስርዓት እና እነዚህን የመሳሰሉትን ያቀፈ ነው. የማሳያው ማዋቀሪያው ጥንቅር በፎልደር 1 ውስጥ ይታያል.

ትንታኔ

1.1 ፍሬም

  ክፈፉ ክፍል የተጣመረ ውስጣዊ መዋቅርን ይጠቀማል እናም ጥሩ ጥንካሬ አለው. በዋናነት የግራ እና የቀኝ ዓምዶች (ግድግዳዎች), የፊት ግድግዳዎች, የስራ መድረኮች, የነዳጅ ታንኮች እና የመሳሰሉትን ያካትታል.

1.2 የመጫን ዘዴ

  የፕሬስ ማተሚያው በማቀፊያ ጫፉ ከታች ጫፍ ጫፍ ጫፍ ጋር የተያያዘ ነው. ግፊት ከውጭ እንዲወጣ ከተደረገ በኋላ የግፊት ግፊት ወደ ታች የብረት ሳጥኑ ይጫናል. መስኮቱ ከተጠናቀቀ በኋላየኃይል ኃይል ተነስቶ በፀደይ ኃይል እንደገና ይጀምራል.

1.3 የማሾያው ክፍተት ማስተካከያ

  የላይኛው እና የታችኛው የማረፊያ ክፍተት ማስተካከያ የሚከናወነው ክፍተቱን የሚያሽከረክሩትን እጆች በማንቀሳቀስ ነው, በዛፍ ላይ የሚገኙት ሁለቱ አንጓዎች (ጌጣጌጦች) ላይ የሚገጠሙትን,ተራ ለመቆንጠፍ የሚደገፍ.

  1.4 የመሳሪያ መያዣ

  የመሳሪያው መያዣ የተጠናከረ የተጣራ ውህደት የተገነባው የህንጻ ውበት ያለው እና ከፍተኛ የሽመና መቋቋም እና ጥሩ ጥንካሬ ያለው ነው. ከመሳሪያው ሁለት ጫፎች እስከ ክፈፉ ጋር የተያያዘ ሲሆን በውስጣዊ አጥር በሲድ ሲሊንደር እናወደ ሲሊንደር ተመለስ.

  የሚሠራው ሲሊንደር በግራ እና በቀኝ ቋሚዎች ላይ የተገጠሙ ሁለት የሲሊንደሪ ሲሊንደሮች ሲሆን, በተመሳሳይ ጊዜ የመሳሪያው መያዣውን ለመመለስ ሁለት ባትሪዎች. በሚሰሩበት ጊዜ የሂደቱ ግፊትየመሳሪያውን መቀመጫ ወደ ታች በመጨመር የሲሊንደውን ጠመዝማዛ ወደታች ያንቀሳቅሳል, እና በሳርኖቹ ላይ የናይትሮጅንን ጨብጠው ይጭናል. በሃይድሮክ ሲስተም (ሲስተም) ሲወርድ እና ሲሊንደር ውስጥ የናይትሮጂን መስፋፋት (መንቀጥቀጥ) ያስከትላልየመሣሪያው መያዣውን ለመመለስ. የመሳሪያው አቀማመጥ የማጠፍለቁን ሥራ ለማጠናቀቅ በመግቢያው ዘንግ ላይ የሚያተኩር የሶስት የመንቀሳቀሻ እንቅስቃሴ ያከናውናል.

  1.5 የሃይድሮሊክ ስርዓቱ እንዴት እንደሚሰራ

  የዚህ ማሽን የሃይድሮሊክ ስርዓት ተስተካካይ ቫልቭ, ባለ ሁለት አቅጣጫ ካርታሪ ቫልቭ እና የተቀናጀ ማጠራቀሚያ የተዋቀረ ነው. የመሳሪያው ተሸካሚ ዝቅተኛ መቁረጥ ተከናውኗል, የታችኛው ዝቅተኛ ገደብ ይደርስበታል, እናመካከለኛ መቆሚያ እና መሮጥ, መሮጥ, በአንድ እና በተከታታይ ድርጊቶች በማንኛውም መልኩ ሊከናወን ይችላል. የሃይድሮሊክ ስርዓት ንድፍ ምስል 2 ላይ ይገኛል.

ትንታኔ (2)

  የሃይድሮሊክ ስርዓት በአብዛኛው የሚከተሉት ተግባራት አሉት:

  (1) የነዳጅ ቧንቧ ይጀምራል. ሁሉም የኤሌክትሪክ ማመንጫዎች ኃይል አይፈጥሩም. በተገላቢጭ ቫል 14 በኩል ባለው የነዳጅ ማጠራቀሚያ ጋራዥ ውስጥ ያለው የመቆጣጠሪያ ዘይት በ 12 የውኃ መቆጣጠሪያ ቧንቧ 12 ውስጥ ይገኛል.በነዳጅ ማፍሰሻው በኩል ወደ ነዳጅ ማጠራቀሚያ ታሽጎ 12 ን, የነዳጅ ፓምፕ እና ሞተሩ ይለካሉ. ምንም የመጫን ተግባር የለም.

  (2) መጫን እና ማጓጓዝ. ኤ ቪ 1 ኤሌክትሮማግኔቱ ኃይል ይይዛል, ቀሪዎቹ ኤሌክትሮማግኝቶች ግን አልተገፉም. ባለ ሁለት አቅጣጫ የጭነት ማስገቢያ አስገባ 12 የመክፈቻ ግፊቶች የሚለካው በመጥፋቱ ቫልቭ ማስተካከያ ግፊት ነውየቁጥጥር ቁጥጥር 13 (22 MPa). ከመጀመሪያው ዘይት ቧንቧው የሚወጣው ግፊት ወደ መጭመቂያው ጫፍ ይሄዳል እናም ወደታች ወደ ታች ይወርዳል. የጋዝ ቁሳቁሶችን መጫን, የስርዓት ግፊት ቀስ በቀስ ይነሳል. ግፊቱ ወደ 5-6 MPa የሚደርስ ሲሆን, ሁለቱ አቅጣጫዎችአቅጣጫ ማስገባት 9 ክፍት ሲሆን የሂሳብ ዘይቡ ደግሞ በሁለት አቅጣጫ በኩል ያለው የሲሊንደር የሲሊንደር ውስጥ ወደ ውስጥ ይቀይራል. በዚሁ ጊዜ በጀርባው ውስጥ ያለው ናይትሮጅን ጨርቅ ይጫናልእና የአየር ግፊት ይጨምራል.

  (3) መመለስ. የመሳሪያው ተሸካሚ ወደ ታች የሞተ ማእከል ሲወርድ, ዝቅተኛ ገደብ ማብሪያው ይሠራል, በተመሳሳይ ጊዜ, የተቆራረጠው ኤሌክትሪክ YV2 ይሠራል, YV1 ይበረከታል, እና ባለ ሁለት አቅጣጫ አቅጣጫ ጭንቅላቱ 4የሴንት ክሬም የሙከራ መቆጣጠሪያ ዘይት ከኤንቪ 2 ኤሌክትሮ ማግኔት በኩል ከነዳጅ ማጠራቀሚያ ጋር ተያይዟል. ባለ ሁለት አቅጣጫ የአየር ማቀዝቀዣ የጭነት መቆጣጠሪያ 4 ክፍት ይከፈታል, የሃይድሮሊክ ሲሊንደር ዘይት ወደ ነዳጅ ማጠራቀሚያ በሃይል መንገድ ተቆልፎ 4,በሁለቱም መንገድ ባለው የጭረት ማስገቢያ 12 ቅዝቃዜ ወደ ዘይት ማጠራቀሚያ (ሪት) ታክሎ ወደ ሚገኘው ዘይት ወደ ሚገባው እቃ መጫኛ እግር ይመለሳል, የፀጉር እግር በፀደይ እንደገና ይጀምራል, እናም በሲሊን ውስጥ ያለው የናይትሮጂን ጋዝ ይስፋፋል. የመሳሪያውን መቀመጫ ወደ ከፍተኛ የሞተ ማዕከል ይመለሱ,የነዳጅ መቅመጫው ተጠናቅቋል, እናም የነዳጅ ፓምፕ ይጫናል.

  (4) ቆመ. የመሳሪያው ተሸካሚው ወደላይ ወደታች ወይንም ወደታች በሚቀይር ሂደት ውስጥ ቢቀየር የኤሌክትሪክ መርገጫዎች የኤሌክትሮማግኔቲክ ማሞቂያዎች እስካልተፈቀደላቸው ድረስ ኤሌክትሮ ሜጋኖቹ በሚታየው ቦታ ላይ ይገኛሉ.እግር ይመለሳል, ዋናው ሲሊንደም አይገባም እንዲሁም ዘይትን አይመለስም ስለዚህ የመሳሪያው መያዣው አስተማማኝ ነው. በማንኛውም ቦታ አቁም.

  (5) ግማሽ መንገድ ተመለሰ. YV2 ሲበራ እና YV1 በጠባቂው ሂደት ላይ ሲጠፋ የመሳሪያው የመመለሻ ክንውኖቹ በመሃሉ ላይ የመሳሪያውን መያዣ መመለሱን ለማረጋገጥ ይደጋገማል.

  2. የቁሳቁስ ውድቀት ክስተትን መቁረጥ

  የ QC12Y-16 × 4000 የሃይፒሪሊቲ ፔንዱለም መቁረጫ ማሽኑ ሉህን እንዲቆርጠው ሲደረግ, የሠሩት የቅርፊቱ መጠን በመሰረቱ ትክክለኛ ነው. የሽቦ መለኪያው ርዝመት ሲጨምር, የሉቱ ወረቀቱ እስከመጨረሻው እንዲፈናቀል እና እንዲስፋፋ ይደረጋልመቁረጥ. የዚህ ሉል መጨረሻ ማቋረጫ ትልቁ ነው. የመሬት መንሸራቱ እጅግ በጣም የከፋ ከሆነ, በሉጥኑ ጫፍ መካከል ያለው ልዩነት 7 ሚሜ ሲሆን, ይህም የሳጥኑ ቁሳቁር ግልጽ አፈፃፀም እንዳለው ያሳያልበቆዳው ሂደት ውስጥ.

  ከላይ የተጠቀሰው መሰረትም ምክንያቱ የጋዜጣው ግፊት ጫፉ ላይ በደረጃው በላይኛው እና ታችኛው ክፍል ላይ የሚፈጠረውን የግራፊክ ማብቃት ኃይል ከላይ ከላሉት የጭን ሽፋኑ ወደ ፊትወረቀት በሚሰራበት ወቅት. በጋዜጣው እግር ላይ የሚፈጠረው ኃይለኛ እጥረት በቂ ያልሆነው ምክንያት-(1) የጭስ አጫሪ እግር ዲያሜትር ትንሽ ነው. በዚህ ጊዜ የጋዜጣው እግር እና አሻራ ጫናሲሊንደር አንድ አይነት ነው, እና የመነጨው ግፊት የመሳሪያው ተሸካሚ በሚወልበት ጊዜ የሚፈጠረውን አግድ-ግፊት ማሸነፍ አይችልም. (2) የጭስ መጫኛ እግር ላይ የሚጫን ግፊት የለም. በማቆርቆሉ ሂደት ውስጥ, የነዳጅ ቁጥሩ ይከሰታል,እና ትክክለኛው ግፊት ከማነጣጠር ግፊቱ ያነሰ ሲሆን ይህም በቆዳው ሂደቱ ውስጥ የክብሩን መፈናቀልን ያስከትላል ይህም ማለት የሃይሪሊክ ስርዓት መርህ በቂ አይደለም.

  3. የሸፍጥ ቁሳቁሶች ቅኝት

  ቁሳቁሱን ለማጓጓዝ ምክንያቱን ለማወቅ በቦታው 1,2 እና ሚዩ ሜትር ሚሊ ሜትር ሚሊ ሜትር የኪስ ቦርሳ የተሸፈነበት ቦታ ላይ የሻይ ቆዳ ይደረግ ነበር. . ውሂቡ ይለካ ነበርከተቆረጠ በኋላ, በሁለቱም ጫፍ ላይ ያለው የመፈናቀሪያ ስህተት 1.5 ሚሊ ሜትር እና የቆሸሸ ጥራት ጥንካሬ አልነበረውም. በቦርዱ ቦርድ ምርመራ አማካኝነት ማሽኑ የሂደቱን ቁሳቁሶች መያዙን ያረጋግጣል, ስህተቱምበአንጻራዊነት ትልቅ, መሰረታዊ የሆነ መፍትሄ የሚሻ ነው.

  3.1 የሂደቱን አሠራር ማሻሻል

  በዲዛይን ጊዜ ተገቢ የሆነ ተግባራዊ ኃይል መወሰን ያስፈልጋል. ወሳኙ ኃይሉ በቂ ካልሆነ በቆዳው ሂደት በተለይም በቆዳው መጨረሻ ላይ የተሸፈነው ንብረቱ ይወገዳል.የጫፍ መጠን ግራፊክ. ተከላው አሠራር 16 ጫማዎች አሉት. የሃይድሮሊክ ቆጣቢው እግር አፅንኦት ማሟላት ያለበት ሀሳብ ነው:

ትንታኔ (3)

  ለ ርቢ የብረት ሳጥኑ ርዝመት, ቢ = 4000 ሚሜ.

  ጠቅላላ ድምር ኃይል የእያንዳንዱ እግር ማራጊያ ኃይሎች ድምር ነው. የሃይድሮሊክ ስርዓት በ 22 ፓ.ካ. ሲመዘገብ አጠቃላይ ጠቅላላ ሀይል ሊሰላ:

ትንታኔ (4)

  π = 3.14;

  d እግር ቧንቧ የሲሊንደ ዲያሜትር, d = 40 ሚሜ;

  P የእሴት ግፊት ያለው የሃይድሮሊክ ስርዓት, p = 22 MPa ነው. ከዚህ በታች ያለውን ቀመር ይተካዋል.

ትንታኔ (5)

የእጅ ማሽኑ ማብቂያው የሲሊንደሮች የሲሊንደሮች ጥንካሬ በሲሚንቶው ደረጃ ላይ ነው. የሃይድሮሊክ ስርዓት በ 22 MPa ደረጃ ሲሰነጠቅ አጠቃላይ የመስመሪያ ሃይል ሊሰላ ይችላል.

ትንታኔ (6)

  π = 3.14;

  D የቅርፊቱ የሲሊንደር ቅርጽ, D = 160 ሚሜ;

  P የእሴት ግፊት ያለው የሃይድሮሊክ ስርዓት, p = 22 MPa ነው. ከዚህ በታች ያለውን ቀመር ይተካዋል.

ትንታኔ (7)

  እኩልታን (5) ወደ ቀመር (1) መቀየር

ትንታኔ (8)

  የቀመርው (3) ውጤት የቀመር (6) አሰራር ቅልጥፍቱ እጅግ ሰፊ ነው, ይህም የሚያስተላልፈው የማሽን ማሽን በሚሰራበት ጊዜ የፊት መጋለጥ (የማይቋረጥ) ውጤት መኖሩን ያመለክታል.ኃይል ጉድለት አለው. የኃይል ማመንጫውን እንደገና ይፈትሹ, የሲሚንዱን ዲያሜትር ዳግመኛ ይለኩ እና የ "ቺሊን ዲያሜትር" ያሰሉ, እና ለጉልበት ኃይል እጥረት የተሰራውን የሲሊነር ዲያሜትር ይጨምሩ. ክፈፉ ተሠርቶ ከተጠናቀቀ በኋላ ነውአስፈላጊውን ክልል በሚፈለገው ቦታ ውስጥ ያለውን ቅርጽ መቦርግራዊነት ለመለየት እና ጥሬውን በሚጨርሱበት ጊዜ ሉህ ለመጫን አስፈላጊ ነው. በመጨረሻም የሲሊነር ዲያሜትር ከ 40 ሚሜ እስከ 50 ሚሊ ሜትር ከፍ እንዲል ተደረገ.

ትንታኔ (9)

  የማጠቃለያ ውጤት በግልጽ የተቀመጠ ነው, ዕቅዱ ምክንያታዊ ነው, እና ሁሉም የአስቸኳይ ስልኩ እግር ጫማ ተተክቷል.

  3.2 የሃይድሮሊክ ስርዓት መርሕ ማሻሻል

ትንታኔ (10)

  የሃይድሮሊክ ንድፍ ትንታኔ እንደሚያሳየው: የጫማው እግር በተናጠል ቁጥጥር አይደረግም. የስርዓት ግፊት ውዝግብ እስካልተለወጠ ድረስ የአጫጫን እግር ተለዋዋጭነት, እንደ ቋሚ ፕሬስ የማይሰራ,የመጫን አሻራ የእግር እና የስርዓት መመለስ. ወደ ዘይት ሁሉ ተመልሶ ይመጣል. የተረጋጋ ግፊትን ለመጠየቅ በሠንጠረዥ መሰረት, በዚህ መርህ ውስጥ ያለበት እጥረት አለ, እሱም ከትክክለኛ ፍልሰትሉህ. ለዚህ ችግር ምላሽ የሃይሪሊክ ስርዓት መርህ በተለየ መልኩ የተለያዩ የፕላስቲክ ቁሳቁሶችን ለመጫን, እና ጫና በመከላከል ተግባር ላይ በማተኮር እና በቁሳቁስ እና ቁሳቁስ ጭምር, ከቁልሙ ጫፍ በላይ ሊቆጣጠራቸው የሚችል እና ቁስሉ እንዲረጋጋ. የጋዜጣው እግር ዘይት ከስርዓት ዘይት መመለሻው ተለይቷል, እና ዘይቱ ተለቅሶ ወደ ዘመናዊነት ይመለሳልየፕሬስ ቁጥጥር ተግባር. የተሻሻለው የሃይድሮሊክ ስርዓት ንድፍ ንድፍ ተያይዟል በስእል 3 ውስጥ.

  4. የመፍቻ ጥራት

  የጭስ መጫኛ እግር እና የሃይድሮሊክ ስርዓት ከተሻሻለ በኋላ ጣቢያው አርሞዋል, ቆዳው 2.0 ሚሊ ሜትር ነበር, ጥቅም ላይ የዋለው የሙከራ ጠረጴዛ 10 ሚሜ 200 ሚ.ሜ 4000 ሚሜ ነው, ቁሱ Q235A ነበር, የማሸጊያ ስርዓት ግፊት15 MPa ነበር, እና መሸፈኑ የተከናወነ ነበር. የሁለቱን ጫፎቹ ጫፎች ርዝመት 0.07 ሚሊ ሜትር ሲሆን ይህም የዝርታ ሳህን ትክክለኛነት ያገናዘበ እና ከብሔራዊ ፍተሻ ደረጃ I ወጥቷል እንዲሁም ጊቢ / ቲ 14404-2011& quot; የካርታ ማሽን በትክክል & raquo; ደረጃ I ትክክለኝነት ደረጃ መድረስን ይጠይቃል የ 1000 ሚሜ ርዝመት 0.25 ሚሜ ሲሆን የቆዳው ክፍል ጥራት በጣም ጥሩ ነው, እንደሚታየው በኣርት 4 ውስጥ እንደሚታየው.

ትንታኔ (11)

  5. ማጠቃለያ

  የ QC12Y-16 × 4000 የሃይድሮሊክ ፔንዱለም መቁረጫ ማሽን ማቴሪያል ውስጥ በተጠቃሚዎች የተቀመጠውን መስፈርት በሚያሟላበት ሂደት ውስጥ ተመርምሮ ተፈትቷል.
