የፕሬስ ብሬክ ማሽን መቅረጽ

የእይታዎች ብዛት:26     ደራሲ:ይህን ጣቢያ ያርትዑ     የተለጠፈው: 2018-11-02      ምንጭ:ይህ ጣቢያ መጠየቅ

ይህ ክፍል በማጠፍ ላይ ያተኮረ ነው ፣ እ.ኤ.አ.በጣም በቅርብ የተቆራኘ ሂደትከፕሬስ ብሬክ ጋር ፡፡

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 1. የተለመዱ የ CNC የሃይድሮሊክ ማተሚያ ብሬክ አካላት።

የመሣሪያዎች ባህሪዎች

የፕሬስ ብሬክስ አብዛኛውን ጊዜ ከ 4 እስከ 4 ባለው የአልጋ ርዝመት ከ 20 እስከ 200 ቶን አቅም ባለው ክልል ውስጥ ነውእስከ 14 ጫማ (ከ 1.2 ሜትር እስከ 4.3 ሜትር) ፡፡ እነሱ ኃይል ሊኖራቸው ይችላልበሜካኒካል, በሃይድሮሊክ ወይም በሜካኒካል ሃይድሮሊክማለት እነሱ \"እየሰሩ \" ወይም \"ታች-እርምጃ 'ሊሆኑ ይችላሉየበግ አቅጣጫው ላይ በመመስረት ፣ \"የኃይል ምት. ስእል 1 ወደታች የሚሠራ ሲኤንሲ ያሳያልየሃይድሮሊክ ማተሚያ ብሬክ.


የፕሬስ ብሬክስ በአንዱ ሊታጠቅ ይችላልመመሪያዎችን ጨምሮ በርካታ ዓይነቶች የኋላ መለኪያዎችየተቀመጡ እና የተስተካከሉ መለኪያዎች ፣ ካስማዎችበ workpiece እና በኮምፒተር ውስጥ ቀዳዳዎችን ይሳተፉበቁጥር ቁጥጥር የሚደረግበት ፕሮግራም አሃዶችከእያንዳንዱ ጭረት በኋላ ቅንብሮችን የሚያስተካክሉ።


ክዋኔ

አብዛኛው የፕሬስ ብሬክስ በእጅ ይመገባል ፡፡ ዘኦፕሬተር በ ‹መካከል› መካከል ያለውን የሥራ ክፍል ይይዛልበተገቢው ጀርባ ላይ በቡጢ ይምቱ እና ይሞቱለ ‹ቅድመ› የተቀመጠውን ልኬት በማቅረብ መለኪያመታጠፍ (ምስል 2)


የፕሬስ ብሬክ ማዋቀር ክፍል

የፕሬስ ብሬክ ማሽንን መፍጠር

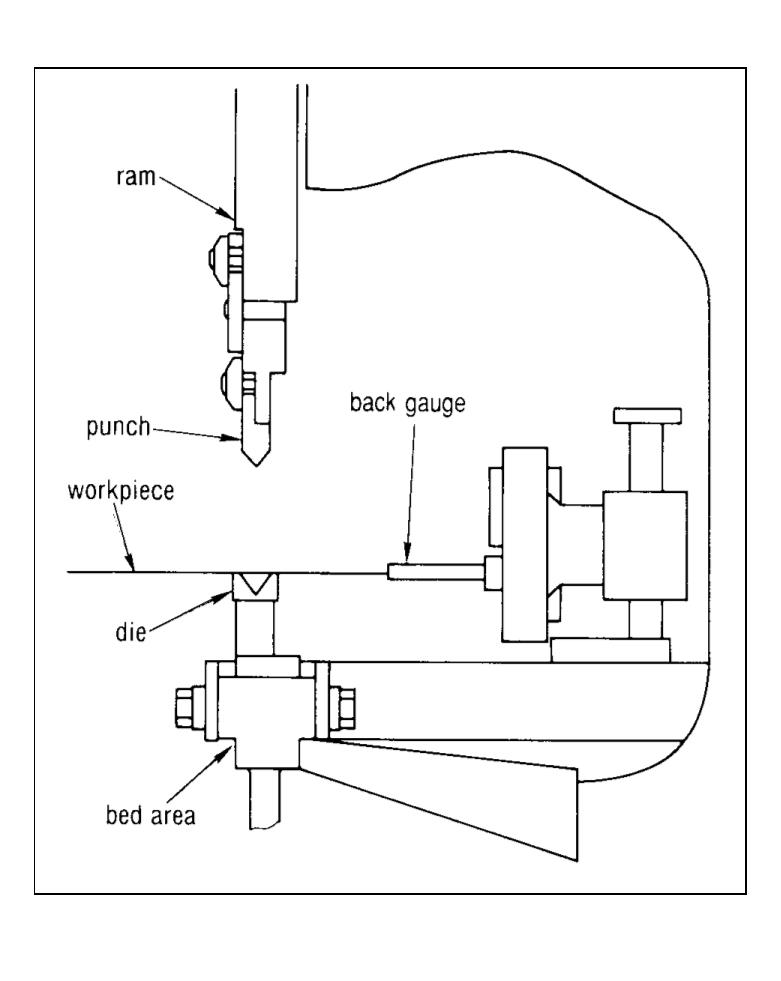

ምስል 2. በዚህ የፕሬስ ብሬክ ሥዕል ላይ የመስሪያው ክፍል በቦታው ላይ ነው ፣ የኋላ መለኪያ ፣ አውራ በግ ፣ አልጋ እና የመሳሪያ መሳሪያ ግንኙነትን ያሳያል ፡፡

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 3. የአየር ማጠፍ ምሳሌ. ቡጢው ይገፋልworkpiece ወደ መሞት አቅልጠው ፡፡ የ workpiece ብቻ ይነካልየላይኛው የላይኛው ጫፍ እና የታችኛው ሁለት ጠርዞች ይሞታሉ።

ታች ወይም ሽፋን

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 4. በ \"መሸፈኛ \" ወይም \"ታችኛው \" ውስጥ ቡጢ እና ሞት በሚፈለገው የመጨረሻ ማጠፍ አንግል ላይ ይመረታል ፡፡ የ workpiece ሙሉ በሙሉ ወደ ሞት ውስጥ ተቋቋመ።


ባዶው በትክክል ሲቀመጥአውራ በግ እንዲንቀሳቀስ የሚያስችለው ማሽን ይሠራልወደ አልጋው ፣ እና የሥራው ክፍል ተሠርቷልበሟቹ እና በቡጢ መካከል። ከዚያ አውራ በግየሥራውን ክፍል ለማስወገድ በመፍቀድ ይመልሳል።


አንድ ዓይነት የፕሬስ ብሬክ አሠራር አየር ነውቆርቆሮውን ወደ ቀጥታ መስመር ማጠፍአንግል. በስእል 3 ላይ እንደሚታየው ቡጢው ይገፋልየ workpiece ወደ የሞተ ​​ጎድጓዳ ውስጥ ፡፡ በመላውአጠቃላይ ክዋኔው ፣ የሥራው ክፍል ይነካልየቡጢ ጫፉ እና የሁለቱ ጠርዞች ብቻታችኛው ይሞታል ፡፡ የላይኛው ኃይል ሲሞትተለቋል ፣ የሥራው \ u200b \ u200b \ u200bየመጨረሻ ማእዘን ይፍጠሩ ፡፡ የፀደይ ጀርባ መጠን ነውበቀጥታ ከቁሳዊ ዓይነት ፣ ውፍረት ፣እህል እና ቁጣ.

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 5. የፕሬስ ብሬክ መፈጠር ምሳሌዎች ፡፡

የማቀናበሪያ ጊዜን ለመቀነስ ፣ ለአየር ብዙ መሣሪያዎችማጠፍ በሁለቱም ውስጥ በተመሳሳይ ማእዘን የተሠሩ ናቸውቡጢ እና መሞት። በተለምዶ 80 ° ወይም 85 ° ይሞታልአንግል በቂ የፀደይ-ጀርባ እንዲኖር ለማስቻል ጥቅም ላይ ይውላልየ 90 ° የመጨረሻ ማእዘን ለማግኘት ፡፡


አነስተኛ የፍላጭ ስፋት መመሪያዎች

የመጠን ትክክለኛነት በሚያስፈልጉ ሁኔታዎች ውስጥእና የማዕዘን ትክክለኛነት ፣ ሌላ የመፍጠር ሂደትያስፈልጋል (ምስል 4). ይህ ሂደት ይባላል\"ሽፋን \" ወይም \"ታች። \" ሽፋን ይፈልጋልቡጢ ያለው እና የሚመረተው ለየተፈለገውን የመጨረሻ ማጠፍ አንግል እና ስራውን ማስገደድሙሉ በሙሉ ወደ መሞቱ ፡፡ መቀባቱ ይቀንሳልጸደይ-ጀርባ ፣ ግን ይህ ሂደት በ ውስን ነውየፕሬስ ብሬክ የቶኒስ አቅም።


ጥቅሞች እና ገደቦች

የፕሬስ መሠረታዊ ጥቅምብሬክ እንደ መፈጠሪያ መሳሪያ በተለዋጭነቱ ውስጥ ይገኛል ፡፡ ዘደረጃውን የጠበቀ ቬቴስ አጠቃቀም ኢኮኖሚያዊ ሁኔታን ይፈቅዳልበትንሽ ዕጣዎች እና ፕሮቶኮሎች ላይ የማዋቀር እና የመሮጫ ጊዜዎችዓይነቶች ከሞላ ጎደል ማንኛውም የክፍል መጠን እና የተሠራ ቅርጽከመደበኛው መሣሪያ ጋር ሊስተናገድ ይችላልወጪን እና የመሪነት ጊዜ ተባባሪነትን በማስወገድበፕሬስ ቅፅ መሳሪያ ተስተካክሏል ፡፡ በስእል 5 ላይ ያለውን ያሳያልሊመረቱ የሚችሉ ክፍሎች ውስብስብነትበፕሬስ ብሬክ ላይ ፡፡


ዘመናዊ የፕሬስ ብሬክስ ከፕሮግራም ጋርብዙ የሞት ቅንጅቶችን በመጠቀም የኋላ መለኪያዎች ፣ አላቸውይህንን የመፍጠር ሂደት የበለጠ የበለጠ ተወዳዳሪ አድርጎታልረዘም ላለ ጊዜ ሩጫዎች.

የምርት ዲዛይኖች ፍጥን በሚፈልጉበት ሁኔታ ውስጥCially ቅርፅ ያለው መሳሪያ ፣ የፕሬስ ብሬክ ዳይ ወጪዎች እናየእርሳስ ጊዜያት በአንጻራዊነት መጠነኛ ናቸው ፡፡

እጅግ በጣም ብዙ የ workpiece መጠኖችበፕሬስ ብሬክ ውስጥ ሊስተናገድ የሚችልሌላው ጉልህ ጥቅም ነው ፡፡ መጠኑ ሊሆን ይችላልበአውራ በግ እና በችሎታው ውስንየሥራውን ክፍል ከማሽኑ ውስጥ ለማስወገድከተመሠረተ በኋላ.


የሞት ለውጦች በፍጥነት ስለሚከናወኑ ፣የተለያዩ መደበኛ ቅርጾችን በ ላይ መፍጠር ይቻላልመጠነኛ ወጪ ፣ ከፍተኛ ተለዋዋጭነትን ይሰጣልበመጨረሻው ምርት ውቅር ውስጥ። ከእያንዳንዱ ጀምሮመታጠፊያ በተናጠል ይለወጣል ፣ እያንዳንዱ መታጠፊያ ወይም ኦፔራተጨማሪ አንድ ተጨማሪ እምቅ ያስተዋውቃልልኬት ልዩነት.

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 6. አነስተኛ የፍላግ ስፋት መመሪያዎች።

የፕሬስ ብሬክ ማሽንን መፍጠር

የንድፍ ታሳቢዎች

B በውስጠኛው ቤንድ ራዲያ። በመፍጠር ላይ ፣ የተለመደራዲየስ በአንድ ክፍል ላይ ለሚገኙት ማጠፊያዎች ሁሉ መጠቀስ አለበትበሚቻልበት ቦታ ሁሉ ፣ ወጪዎችን መቀነስ እና ማሻሻልጥራት የውስጥ ራዲየዎች መስፈርቶች ፣ እነሱምላይ ከሚታየው ከሚመከረው ዝቅተኛሠንጠረዥ 1, ውስጥ ውስጥ ቁሳዊ ፍሰት ችግሮች ሊፈጥር ይችላልለስላሳ ቁሳቁስ እና በጠንካራ ቁሳቁስ ውስጥ ስብራት ፡፡


ስለ መታጠፍ ራዲየስ ተጨማሪ መረጃ ለማግኘት ፣ ይመልከቱየቁሳቁስ ምርጫ ምዕራፍ.

Flange መጠን. አነስተኛው የጭረት ስፋትየክምችቱን ውፍረት ቢያንስ አራት እጥፍ መሆን አለበትበተጨማሪም የመታጠፊያው ራዲየስ (ምስል 6)። በጣም ይጠይቃልመሣሪያውን ከመጠን በላይ መጫን የሚችል ማጥፊያ ማጥበብ ፣ክፍሉን ማዛባት እና መሳሪያውን ማበላሸት ፡፡

Flange ክፍተት። ዝቅተኛ ርቀትለማመቻቸት በማጠፊያዎች መካከል ያስፈልጋልመሳሪያ እንደ ማጠፊያዎች መካከል ክፍተትበ \"U \" - ቅርፅ ያለው ቅርፅ ፣ መገምገም አለበትየመጠናቀቁ ሥራ ከመጠናቀቁ በፊት ከአቅራቢው ጋርዲዛይን ፣ የመጠን ድግግሞሽ ሊሆን ስለሚችልያለተጠቀመ መሣሪያን ለመንከባከብ አስቸጋሪ።

\"ሩጫ-ውጭ \" Flange. መደመር ከእውነታው የራቀ ነውበአጠቃላይ ለመድረስ መካከለኛ መለኪያዎችልኬት ይልቁንም እሱ ተግባራዊ እና ኢኮኖሚያዊ ነውክምችት እንዲኖር ለማስቻል የሚፈለግበትንሽ ወሳኝ ፌአ ውስጥ የመጠን ልዩነትበእያንዳንዱ ዘንግ ላይ ture ወይም መታጠፍ ፡፡ (እነዚህ ክምችቶች)ድምፆች ብዙውን ጊዜ \"ቁልል-ባዮች \" እናልዩነቱን የሚስብ ባህሪ የተለመደ ነው‹‹Rone-out› ‹flange› የሚል ስያሜ ተሰጥቶታል (ምስል 7) ፡፡ ማስታወሻቶለር ለማስተናገድ \"obround \" ቀዳዳዎችን መጠቀምየአንጀት ክምችት.

ባህሪዎች በ ላይ ወይም በአጠገብ ማጠፊያዎች። እንደቀዳዳዎች ፣ ክፍተቶች እና የተወሰኑ ማሳያዎች መሆን የለባቸውምከ 3 ክምችት ውፍረት ጋር ሲደመር የከታጠፈ ራዲየስ መታጠፍ ፡፡ ውጤቱ ያስከትላልየባህሪ ማዛባትን ጨምሮ የተለያዩ ችግሮችክሊኒክ ሃርድዌር ለመቀመጥ አለመቻል(ስዕሎች 8, 9 እና 10). አንድ ባህሪ ቅርብ መሆን ካለበትከሚመከረው በላይ መታጠፍ ፣ ግምት ውስጥ ያስገቡየመክፈቻውን መታጠፊያ መስመር በማለፍ

የፕሬስ ብሬክ ማሽንን መፍጠር

ስእል 7. የመጠን መቻቻል መከማቻዎች እንደ \"ቁልል-ባዮች '' የተጠቀሱ ሲሆን ልዩነቱን የሚስብ ባህሪይ\" ሩጫ-ውጭ\"ተብሎ ይጠራል።

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 8. በመጠምዘዣው መስመር አጠገብ የተቀመጠው ቀዳዳ በፕሬስ ብሬክ አሠራር ውስጥ የተዛባ ይሆናል ፡፡

(ስዕሎች 11 እና 12) አንድ ማስገቢያ ልኬት ፈንገስ ከሆነበ ውስጥ እንደሚታየው አንድ ጠቃሚ ነገር በአጠቃቀም አስፈላጊ ነውምስል 11.

አንጎለላይነት. በመታጠፍ ላይ ተደጋጋሚነትን ለማረጋገጥበአንድ ማጠፍ vee-die ውስጥ ከ 90 ° በታች የሆኑ ማዕዘኖችክዋኔዎች ብዙውን ጊዜ ስፔንን ለመቅጠር አስፈላጊ ነውየኪዩል ማቀነባበሪያ እና የመሳሪያ መሳሪያዎች - ተጨማሪ ወጪ።

መደበኛ 90 ° መጠቀሙ በየትኛውም ቦታ ቢሆንቢል ተመራጭ ነው ፡፡ የማዕዘኖች ወጥነት ተጽዕኖ አለውበቁሳቁሶች እና በፕሬስ ድግግሞሽ ልዩነቶች ተስተካክሏልችሎታ

መሞት ምልክቶች. በውጭ በኩል ትንሽ ግቤቶችየሰራተኛው ክፍል ጎን (የሞት ጎን) (ምስል 13)ብዙውን ጊዜ ከከፍተኛው ጫፎች ጋር ንክኪ ያስከትላልበሚፈጠሩበት ጊዜ መሞቱ ፡፡ እነዚህ በተፈጥሮ ውስጥ ናቸውሂደቱን.

የመለኪያ ልምዶች

ተግባራዊ ልምምዱ እንደቀነሰ አረጋግጧልየማጣራት እና የመለኪያ ልምዶች ሁለቱም መሆን አለባቸውሁሉም ወገኖች ተረድተው ስምምነት ላይ ተደርገዋልሊሠራ የሚችል የፍተሻ መለኪያዎችን ማሳካት። ወደበሚለካበት ጊዜ ወጥነት ያለው ውጤት ያስገኛሉየተዋቀሩ ክፍሎች ፣ ደረጃ መመደብ አለበትልኬቶችን የት እና እንዴት መውሰድ እንዳለባቸው ፡፡

የቅጽ ልኬቶች መለካት አለባቸውወዲያውኑ ወደ ውስጥ ካለው የመታጠፊያ ራዲየስ አጠገብማንኛውንም ማእዘን እና ጠፍጣፋነት ላለማካተት ትእዛዝልዩነት. ስእል 14 ን ይመልከቱ.

Formed በተፈጠረው ላይ የባህሪ-ወደ-ልኬት ልኬቶችበተለዋጭ ክፍሎች ላይ ማንኛውም ርዝመት ያላቸው እግሮች ይሆናሉበተገደበ ኮንዲ ውስጥ ለመለካት የታሰበክፍሉን ለህትመቶች ተስተካክሎ በመያዝየማዕዘን ዝርዝር መግለጫ። ምስል 15 ን ይመልከቱመደበኛ ለአብዛኞቹ ቀጭኖች ተገቢ ነውቆርቆሮ ክፍሎች እና ውጤት አንድ ውጤት ያስከትላልምርት

የመገደብ ዘዴዎች እንደየክፍሉ ይለያያሉክፍል እንደ ቅርፅ እና ቁሳቁስ ኮንዲ ላይ በመመርኮዝጉዳይ ለትላልቅ መጠኖች የመለኪያ መሣሪያ መሳሪያ ነውለፍጥነት እና ለመደጋገም በጣም ተግባራዊ ፡፡ ዘበአንጻራዊነት ከፍተኛ ወጪ በመጨመሩ ይጸድቃልየምርት መጠን እና አስተማማኝነት ተገኝቷል ፡፡


በጣም ቀላሉ የሚያግድ መሣሪያ ሞቷልክብደት በሚተገበርበት ጊዜ ጥቅም ላይ የሚውለው ክብደትበመለኪያ ሂደት ውስጥ ልዩ መሆን አለበትእሳታማ ፣ እንዲሁም አካላዊ ቅርፅ። ክብደት ነውአንድን ቁሳቁስ ለማስወገድ ብዙውን ጊዜ ጥቅም ላይ ይውላልከጠፍጣፋነት ሁኔታ ፣ አንዳንድ ጊዜ በኮንከማእዘን መለካት ጋር መጋጠሚያ።

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 9. አንድ ኖት የተዛባ ይሆናል ፡፡

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 10. የጠርዙን አቅራቢያ የክሊኒኩ ሃርድዌር መቀመጡ ክፍሉን ከጭንቀት እንዲደፋ ያደርገዋል ፡፡

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 11. ከ \"ሀ \" ጋር የተዛመዱ ልኬትን እና የተዛባ ችግሮችን ለማቃለል አማራጭ የንድፍ ልምዶች (ምሳሌዎች \"B እና C \") ለማከናወን ቀላሉ ነው ፡፡

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 12. እዚህ በክሊንክ ክሊፕ የተሰነጠቀ ቀዳዳ ምሳሌ ነውበመታጠፊያው አቅራቢያ በጣም የተገለጸ ሃርድዌር የእፎይታ ማስገቢያ በየመታጠፊያው መስመር ያለ ማዛባት እንዲገባ ያስችለዋል ፡፡

በስእል 15 እንደሚታየው ትይዩ ብሎኮች በራሳቸው ወይም በመቆለፊያ መሳሪያዎች አማካኝነት ሙከራዎች ናቸውably በጣም ብዙ ጊዜ ሥራ እና ተግባራዊእግሮች በሚፈልጉበት ጊዜ አልፎ አልፎ ጥቅም ላይ የሚውሉ ገደቦችበ 90 ° እና በትይዩ እንዲቆይ ፡፡ አልፎ አልፎየተከለከለ መለኪያ ተገቢ ባልሆነ ጊዜ ፣ስዕሉ ይህንን መስፈርት ማንፀባረቅ አለበት ፡፡


እንደነዚህ ዓይነቶቹ ጉዳዮች በመደበኛነት ልዩ ማኑፋክ ያስከትላሉከፍተኛ ወጪን ሊጨምር የሚችል አድካሚ እርምጃዎችን መውሰድ።

ከእነዚህ ታሳቢዎች በተጨማሪ እ.ኤ.አ.መመሪያዎችን መከተል ማኑፋኩን ይጨምራልለፕሬስ ብሬክ መፈጠር የዲዛይኖች turability።

ወደ መጨረሻው የሚጠጋ አንድ ነጠላ ዳታ ይምረጡበሁሉም ተዛማጆች ውስጥ አንድ አይነት ዳታ ይካፈሉ እና ይጠብቁ

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 13. ከላይ. በ workpiece ውጫዊ (dieide) ላይ ትንሽ መግቢያዎች ብዙውን ጊዜ በሚፈጠርበት ጊዜ ከሞቱ የላይኛው ጫፎች ጋር ንክኪ ያስከትላል ፡፡ በመታጠፊያው መስመር አቅራቢያ ባለው የባህሪው ውስጥ የተዛባውን በታችኛው ፎቶ ላይ ያስተውሉ ፡፡

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 14. ለቅጽ ልኬቶች ትክክለኛ የመለኪያ ልምምድ ፡፡

ስዕሎች (ምስል 16) ይህ ዳታ ሀ መሆን አለበትየተወገደው በዋናው ጠፍጣፋ ወለል ውስጥበቅደም ተከተል መሠረት የተመረጠው ክፍልየመታጠፊያዎች። ከአቅራቢው ጋር ቀድሞ ውይይት ማድረግ ይችላልዳታዎችን እና ልኬትን በመምረጥ ረገድ ጠቃሚ ይሁኑውጤታማ.


ለአብዛኛው ኢኮኖሚያዊ ምርት ፣ ልኬትክፍሉን በአንድ አቅጣጫ በአንድ አቅጣጫ ቢቻል ፡፡

ምክንያቱም የቅርጽ ቅደም ተከተል ተፈጥሮሂደት ፣ እና የመጠን ልዩነትበእያንዳንዱ መታጠፊያ ይተዋወቃል ፣ ሀ ውስጥ ይለካልነጠላ አቅጣጫ ከሂደቱ ጋር ትይዩ እና ይረዳልየመቻቻል ክምችት ለመቆጣጠር ፡፡


በአጠቃላይ እንዲመከር ይመከራል ልኬትከባህሪ እስከ ጠርዝ ድረስ መከናወን ፡፡

በሁለት አውሮፕላኖች ውስጥ የባህሪ-ወደ-ልኬት ልኬቶችመወገድ አለበት ፡፡ የባህሪ-ወደ-መታጠፍ ልኬቶችልዩ መሣሪያዎችን ወይም መለኪያን ሊፈልግ ይችላል።

በስዕል ርዕስ ማገጃ ውስጥ መቻቻልለተወሰኑ አላስፈላጊ ገደቦች ሊሆኑ ይችላሉልኬቶች እና ማዕዘኖች ፣ በጣም ተገቢ ቢሆንምለሌሎች ፡፡

የትኛውም ትክክለኛነት ደረጃ ማለት ይቻላል ማለት ይቻላልወጪ ዋጋ ከሌለው ተገኝቷል። ለኢኮኖሚያዊማኑፋክቸሪንግ ፣ ዲሜን ለመቀበል አስፈላጊ ነውባህሪን ከግምት ውስጥ የሚያስገቡ የሳይንሳዊ ልምዶችየሂደቱ አጠቃቀም እና ገደቦች እና ከፍተኛብርሃን በእውነት ወሳኝ ልኬት ግንኙነቶች።

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 15. ከተገደበ አቀማመጥ የመለኪያ ምሳሌ።

የፕሬስ ብሬክ ማሽንን መፍጠር

ምስል 16. በፕሬስ ብሬክ ውስጥ ለሚፈጠሩት ክፍሎች ተስማሚ ልኬት ምሳሌ። በክፍል መጨረሻ አጠገብ አንድ ነጠላ ዳታ (የተወጋ ባህሪ) ተመርጧል። ተመሳሳይ ዳታ በሁሉም ተዛማጅ ስዕሎች ላይ መቆየት አለበት ፡፡
