ጥልቅ የስብስቡ ማሽን ዲዛይን እና ቅጣቶች: - የስዕል ኃይልን የመሳል ችሎታ የሙከራ ጥናት የሙከራ ጥናት

የእይታዎች ብዛት:26     ደራሲ:ይህን ጣቢያ ያርትዑ     የተለጠፈው: 2021-10-13      ምንጭ:ይህ ጣቢያ መጠየቅ

ረቂቅ

ይህ ወረቀት በኢንዱስትሪ ማምረቻ ሂደቶች (ዲዲኤምኤች) (ዲ.ዲ.ኤም.ኤን. ማሽኑ ከጥልቅ ስዕል ሂደት ጋር የተዛመዱ የተለያዩ ሙከራዎችን በማካሄድ ላይ ይውላል.

እንደሚታወቀው ጥልቅ ስዕል አንድ የሸክላ ወረቀቶች የመብረቅ ወይም የቦክስ መሰል ክፍሎችን ለመመስረት አንድ ባዶ ወረቀት ወደ ሞተም ቅዝቃዛነት የሚስማማበት የሸጢት የስራ ሂደት ነው [1].


ይህ ሥራ የተከናወነው በሦስት ደረጃዎች ነው. የመጀመሪያው የዲዛይን ስልቶች በዲፕሬሽን (ጽዋዎች) ውስጥ በተሰጡት ዝርዝር ውስጥ የተጠናቀቁ የዲድያ ንጥረነገሮች ስሌት ነው. ሁለተኛው የግንባታ ደረጃ ነበር, በዩኒቨርሲቲው ምህንድስና አውደ ጥናቶች ውስጥ የተሰበሰቡበት በዚህ መሠረት ግንባታ ነበር. የመጨረሻው የሙከራ ሥራዎችን በማካሄድ ላይ የመጨረሻው የቀዶ ጥገና እና የሙከራ ደረጃ ነበር.


ለማጠቃለል ያህል ሥነ ጽሑፍ ውስጥ ከሚገኙት ጋር የሚስማማ ተግባራዊ ውጤቶችን በማግኘት እና በመገንባት ረገድ ተዛማጅነት ያላቸውን ገንዘብ ለማዳን የሚያስችሉ ተግባራዊ ውጤቶችን በማግኘት ረገድ ስኬታማ ሆኖ ተገኝቷል. በተለይም በማሽን ንጥረ ነገሮች ውስጥ የጥልቅ የስዕል ሂደትን በመረዳት ችሎታ ጽንሰ-ሀሳቦችን በአጠቃላይ በመረዳት ችሎታዎች.


ቁልፍ ቃላት: - ጥልቅ ስዕል, ማሽን አባል ዲዛይን, ደኢ ዲዛይን, ማሽን, ማሽን, የመሳሪያ ስብሰባ, የሙከራ ምርመራ የሙከራ ምርመራ እና የስብር ቅነሳ


1 መግቢያ

ጥልቅ ስዕል አንድ የሸክላ ቅርጽ ያለው ወይም የሳጥን የሥራ አፈፃፀም የአካል ብቃት እንቅስቃሴን ለማቋቋም የሚያገለግል የሸክላ ቅርጽ ያለው የስራ ሂደት ነው. ይህ ሂደት የሚካሄደው በስእል 1 እንደሚታየው በድብቅ ወረቀት ላይ የተወሰነ መጠን ያለው ባዶ ወረቀት በመጫን ነው. በዚህ ሂደት የተደረጉ የተለመዱ ምርቶች መጠጥ, የመታጠቢያ ገንዳዎች, የተለያዩ መጠኖች እና ቅርጾች, ማጫዎቻዎች እና የመኪና ፓነሎች መያዣዎች ናቸው.


በዚህ ጽሑፍ ውስጥ, በስእል 1 እንደሚታየው, በዚህ መሠረታዊ መሠረት, በዚህ መሰረታዊ ቅርፅ ያለው የ COSE ቅርፅ ያለው ክፍል ስዕል ነው, በዚህ መሰረታዊ ክዋኔ ውስጥ አንድ ዲያሜትር ዲያሜትር ዲያሜትር ያለው የክብሩ ባዶ ወረቀት ከ አንድ የማዕዘን አርዲየስ አርዲዲየስ ሲባል የሞት መዘግየት ይሞታል. ከዚያ ባዶው በባዶ ባለቤቱ (የተቆራረጠ ቀለበት) በተወሰነ ኃይል ተይ is ል. ከዚያ በኋላ ዲያሜትር ዲኤንፒ እና አንድ የማዕከሪያ ራዲየስ እና የ RP ጥግ ራዲየስ ባዶ ወረቀቱን ወደ መሞቱ ቀዳዳው ለመግታት ጥቅም ላይ ይውላል, ስለሆነም ጽዋ ቅርፅ ያለው ክፍልን ይፈጥራል.


በተጨማሪም, ፓንኬቱ በተወሰነ ፍጥነት ይንቀሳቀሳል, የተካሄደው የብረቱ መያዣን ለማሳካት አንድ የተወሰነ የ Card hard F ን ይንቀሳቀሳል, ባዶ ቦታው ባዶ ሆኖ እንዲቆይ ለማድረግ ኤፍ ኤፍ ኤፍ ኤፍ ኤፍ ኤፍ ሊገታ ይችላል

ሽፋኑ.


በእውነቱ, ይህ ወረቀት የቅድመ-ጥልቀት ያለው ኩባያ ቅርፅ ያለው ምርት ከሚያስገኝ የሂሳብ ሂደቶች ውስጥ ዲዲኤን በአሁኑ ጊዜ በሂደት ላይ ያለው የስብ መጠን ያለው ንድፍ ንድፍ እና ቅጣቱን ያቀርባል. አን-ናጃህ ዩኒቨርሲቲ ወረቀቱ እና መሞቱን ጨምሮ, ወረቀቱ የዲዲኤም ዋና አባላትን ዝርዝር ዲዛይን እና የዲዲኤም ክምችት እና የዲዲኤም ክምችት የስዕል እና የስዕሎች ስብስብ በመስራት ላይ ያለውን ቀዶ ጥገና እና ምርመራ ያቀርባል. ውጤቱን በታተመ ውሂብ ጋር ያወዳድሩ እና ያነፃፅሩ.

የመሳሪያ ቀመር ቀመር

2.ጥልቅ ስዕል: አጠቃላይ ዳራ

ይህ ክፍል የስዕል እርምጃዎችን, ጉልበትዎን እና የመያዝ ኃይልን ጨምሮ የስብሰባው የስብር ሂደት አንዳንድ አጠቃላይ ፅንሰ-ሀሳቦችን ያብራራል


ጥልቅ የስዕል እርምጃዎች

በጣም አስፈላጊ ከሆኑት የጥልቅ ክወና ዘዴዎች አንዱ የመሳሪያ ዎርድስ የመሳል ውስን ነው. የስዕል ስፕሪንግን መገደብ እንዲሁ ባዶ ሉህራትን ከፍተኛው ሉህራር ከፍተኛውን ዲያሜትር ከፍተኛውን ዲያሜትር ሊወጣ የሚችል ነው [2].

የመሳሪያ ቀመር ቀመር

የስዕሉ ኃይል

በፓፕ ውስጥ ያለው ኃይል አንድ ኩባያ ለማምረት የተፈለገው ጉልህ የመነሻ ኃይል ማጠቃለያ, የጡብ ኃይሎች እና ብረት ለማምረት የሚያስፈልገው ኃይል ነው. ምስል 2 በመሳዕቱ ኃይል እና በመሳቢያው የመርከቧ ግፊት መካከል ያለውን ግንኙነት ያሳያል [2].

የመሳሪያ ቀመር ቀመር

የመሳሪያ ቀመር ቀመር

ባዶ የመያዝ ኃይል

የያዙት ጉልበት ኤች ኤፍ በጥልቅ መሳቢያ ውስጥ ትልቅ ሚና ይጫወታል. እንደ ሻካራ ግፊት, መያዝ የያዘው ግፊት ከሪፎሉ ብረት (1) ዋጋ 015 ዋጋው ዋጋ ሊኖረው ይችላል.

ስለሆነም በባዶ መያዣው የሚካሄደው ክፍት የሥራ ቦታውን ክፍል በተባለው ክፍል ውስጥ የተያዙትን ጫናዎች በማባዛት እንደ መያዣው ሀይል (H F) እንደ [1] መገመት እንችላለን.

የመሳሪያ ቀመር ቀመር

የመሳሪያ እና መሣሪያዎች

ድርብ-እርምጃ ሜካኒካዊ ፕሬስ በአጠቃላይ ለጥቂት ስዕል ጥቅም ላይ ይውላል, የሃይድሮሊክ ማተሚያዎችም ያገለግላሉ. ድርብ እርምጃ የሚቆጣጠረው እና ባዶ መያዣዎችን በተናጥል ይቆጣጠራል እና ክፍሉን በቋሚ ፍጥነት ይመሰርታል.


ባዶ ባለሞያ ኃይል ከሞቱ በኋላ የጡብ ፍሰት እንደሚቆጣጠር, አሁን ማተሚያዎች በተለዋዋጭ ባዶው ኃይል የተነደፉ ናቸው. በእነዚህ ውስጥ ባዶውን የ Colder ኃይል ከድምብ ሽሮክ ጋር ይለያያል.


በሟች ንድፍ ውስጥ በጣም አስፈላጊው ነገር የመሞቱ የማዕዘን ራዲየስ (ዲ አር) ነው. ይህ ራዲየስ ይዘቱ በላዩ ላይ ስለሆነ በጣም ጥሩ ዋጋ ሊኖረው ይገባል. የሟቹ ዝቅተኛ romi ዲየስ ዋጋው በሕያው መስፈያው እና በሚሳቡት ቁሳቁስ ዓይነት ላይ የተመሠረተ ነው. በግልጽ እንደሚታየው, የሞቱ ራዲየስ አጫጭር ራዲየስ ጽዋውን ለመሳብ የሚያስፈልገው ኃይል. የሟቹ ራዲየስ ከ አራት እስከ ስምንት እጥፍ እጥፍ ውፍረት [3] .That

የመሳሪያ ቀመር ቀመር

በተግባር, ከ D R ጋር እኩል እንዲጀምር ይመከራል እና አስፈላጊ ከሆነ ይጨምራል.

በተመሳሳይም የ puncy የአፍንጫ ራዲየስ ራዲየስ (P R) ከደመደበት የታችኛው ክፍል በታች ያለውን ራዲየስ ቅርፅ ካለው ነው. P r በጣም ትንሽ ከሆነ የጽዋው የታችኛው ራዲየስ ሊወረውር ይችላል. ራዲየስ ከሚያስፈልገው በላይ ማድረጉ አስፈላጊ ሊሆን ይችላል, እናም በቀጣይ የስዕል ሥራዎች መጠን መጠን መቀነስ አስፈላጊ ሊሆን ይችላል. እንደ መጀመሪያ, አንድ 4T ራዲየስ - ባዶ ውፍረት ጥቅም ላይ ሊውል ይችላል. [3]


3. ኩባያ ቦታዎች እና የመያዝ እና የመያዝ ኃይል ስሌቶችን

ቀደም ሲል እንደተገለፀው ዲዲኤም የተነደፈ የዲኤንጂ ቅርፅ ያላቸው ክፍሎችን ለማምረት የተነደፈ የዲዲኤምኤን ዓላማ ዲዛይን የማምረቻ ሂደቶች ማምረቻ ሂደቶችን ማምረት እና እንዲሁ ሊሆን ይችላል ከጥልቅ ስዕል ሂደት ጋር የተዛመዱ አንዳንድ መሠረታዊ ሙከራዎችን ለማከናወን ተማሪዎች ጥቅም ላይ የዋሉ. በእውነቱ, ትክክለኛውን ዲዲኤም ለመቅረጽ, ምርቱን (ጽዋው) ዝርዝሮችን, ጉልበት እና የመያዝ ኃይልን መወሰን በመጀመሪያ አስፈላጊ ነው.


ዋንጫ መግለጫዎች

የሚፈለጉት ዲዲኤም ውጤት የተወሰነ የውስጥ ዲያሜትር (ዲ) እና ውፍረት ያለው የንብረት ብረት (ኤች) በመጠቀም አንድ ቀለል ያለ ዋንጫ ለመሆን ተመራጭ ነው.


የጽዋው ልኬቶች እንደዚህ ዓይነቱን ጥልቅ የስዕል ክወና ጽዋውን በአንድ አፍንጫ ውስጥ ለማምረት የሚቻል ነው. የቀዶ ጥገናውን, የ LDR, ውፍረት, ውፍረት - Todiamety ጥምርታ (ቲ / ዲ) እና ቅነሳ (RE) መቶኛ በዚህ ወረቀት ክፍል2 ውስጥ የተጠቀሱትን የአስተያየት ሁኔታዎችን ማሟላት አለባቸው. ይህን ለማድረግ ኩባያውን ለማመንጨት ጥቅም ላይ የሚውለው የብርሃን ብረት ውፍረት t 1 32 ን ነው.  0.8 ሚሜ, በዚህ ክፍል 2- በተገለጹት የውሳኔ ሃሳቦች ላይ የተመሠረተ

የመሳሪያ ቀመር ቀመር

የመሳል እና ባዶ የመያዝ ኃይልን መወሰን

ጽዋው የሚመረተው ከቢጫ ናስ ሲ 26800 (65% CU, 35% Zn) በ 98mapa, ከ 95mapa ጋር. Y  Site (5) ከ DP = 50 ሚ.ሜ ጋር በመጠቀም. አንድ ሰው ጽዋውን እንደ F = 36.4 ኪ.ግ ለማምረት የስዕል ኃይል ማስላት ይችላል. በተመሳሳይ, ከስምምነት (6) fh = 14 ኪ.ግ. ስለዚህ በዲዲኤም የሚተገበር አጠቃላይ የስዕል ኃይል (FD) F እና FH ን ማጠቃለያ, ኤፍ = 50.4 ኪ.ሜ. ለዲዲኤች የዲድ ዓላማዎች የዲዛይን ዓላማዎች; ከ 1.6 ጋር በተጫነበት የመጫኛ ቦታ ኤፍዲ ይባዛል.


4. የጥልቅ ቅጂ ማሽን አካላትን መፈለግ

ይህ ክፍል የጥልቅ ስዕል ማሽን (ዲዲኤም) የተመረጡ ዋና ዋና ክፍሎች ንድፍ ያቀርባል. ምስል (4) የ DDM ን, ንጥረ ነገሮቹን እና ተጓዳኝ አፈ ታሪክ ያሳያል. ምስል (5) ፎቶው ነው.

የመሳሪያ ቀመር ቀመር

የሟቹ ንድፍ እና የሸክላውን ንድፍ

ቀደም ሲል የጽዋይ ወረቀቶች ቀደም ሲል እንደተገለፀው ከተወሰኑ በኋላ አንድ ሰው መወሰን ይችላልየሟቹ እና የመርጃ ዝርዝሮች ያንን ዋንጫ ለማምረት ያገለግላሉ.


በሚባል ረገድ, ፓንክ ከጽዋው ውስጣዊ ዲያሜትር ጋር እኩል የሆነ የውጭ ዲያሜትር ሊኖረው ይገባል, ከ 50 ሚ.ሜ.እንዲሁም የጽዋውን ጥልቀት (20 ሚሜ) የሚፈለገውን ጥልቀት ለማምረት ከፍተኛ መሆን አለበት. ስለሆነም ፓኬጁ ነበርከ 50 ሚሜ ራዲየስ እና የ 800 ሚሜ ቁመት ውጫዊ ዲያሜትር እንዲኖር የተቀየሰ.

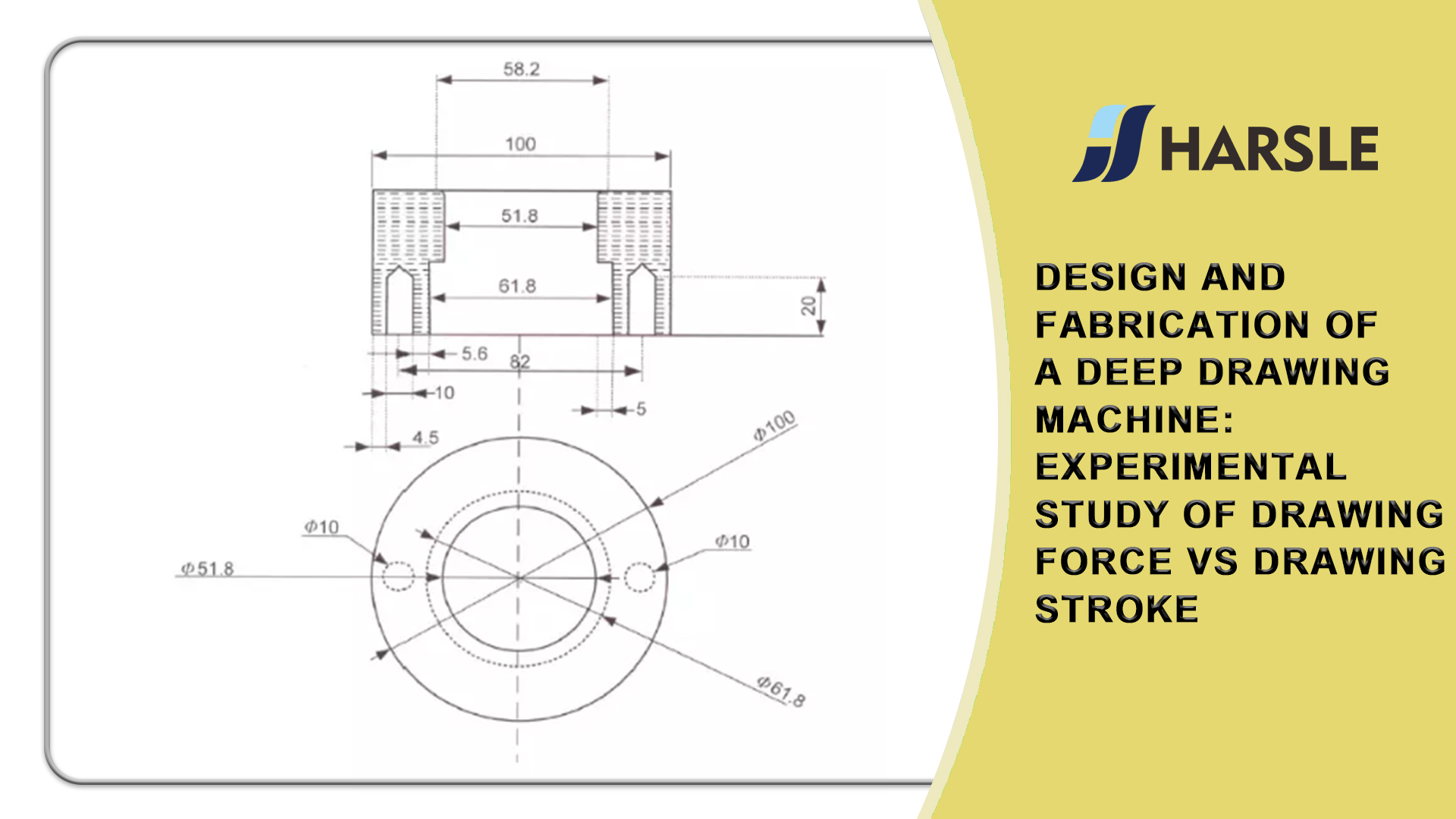

መሞትና ንድፍ በዚህ ሂደት ውስጥ የመለዋወጫ ክፍሎች ናቸው; ስለዚህ, የሟቹ ውስጣዊ ዲያሜትር ይሆናልከካፕ ውጫዊ ዲያሜትር ጋር ተመሳሳይ ነው, በመካከላቸው የማጽደፍ ካሳ ማካካሻ. ምስል (6)የመሞቱን ልኬቶች ያሳያል.


የከፍተኛ ድጋፍ ሳህን ንድፍ / የደህንነት ትንተና

የከፍተኛ ድጋፍ ሳህን, ስሙ እንደገለፀው ሃይድሮሊክን በመያዝ ዲዲኤምኤን ለመደገፍ ያገለግላልማሽኑ ሲሊንደር. ስለዚህ የዚህ ሳህን ንድፍ በከፍተኛ ኃይል ላይ የተመሠረተ መሆን አለበትበሃይድሮሊክ አሃድ ውስጥ ያለ 1.6 FD = 80 ኪ.ሜ. ምስል (7) የዚህን መጠን ያሳያልሳህን, ስእል (8) የፕላኔቱ ነፃ የሰውነት አካል ነው. በስእል (8) ውስጥ እንደሚታየው የተጫነ ክፍልይህ ሳህን ከሁለቱም ጫፎች ጋር ከተተገበረ የመሃል ጭነት ጋር እንደ ቋሚ ድጋፍ ሊገመት ይችላልየሃይድሮሊክ አሃድ.


ግብረመልሶች በ a እና C ምላሽዎች ተመሳሳይ እና እኩል ናቸው, እና ሀ, ቢ, እና በእኩልነት ma =2090 NM, MB = 2200 NM, እና MC = 2090 NM, በቅደም ተከተል [4]. ክፍል B (አጋማሽ) ወሳኝ ነውክፍል. በዚህ ክፍል ውስጥ, በዚህ ክፍል ውስጥ ከፍተኛው መደበኛ ጭንቀት ወደ 27.7 MPA ጋር እኩል ነው. ሳህኑበሞቃት የተሰራ የታሸገ አረብ ብረት የተሠራ ነው SY = 170 MPA ን በመጠቀም, ስለሆነም, እሺ ባዮች የመጠበቅ ሁኔታየላይኛው ሳህን እኩል 6.

የመሳሪያ ቀመር ቀመር
