የታጠፈ ማሽን የሚታጠፍ አርክ ታሳቢዎች

●የተለመደ ሻጋታ የሚታጠፍ ቅስት

⒈ 0.2R ተራውን የላይኛው ሻጋታ ይምረጡ እና በምርጫ መስፈርት መሰረት የታችኛውን ሻጋታ ይምረጡ።የቀስት ርዝመትን በስሌት አስሉ.እንደ ቅስት ርዝማኔ እና የቁሳቁስ ውፍረት መሰረት አርክን አስሉ.እያንዳንዱን ቅስት በአርከስ አንግል እና በማጠፊያ መሳሪያዎች ብዛት ያሰሉ.የመታጠፊያውን አንግል አጣጥፈው ከዚያ አጣጥፉት.ነገር ግን ቅስት የመፍጠር ሂደት ጥቂት ቢላዋዎችን አልፎ ተርፎም በርካታ ቢላዎችን በማጣመም ስለሚፈጠር የመታጠፊያው ቅስት መጠን በቆራጩ የተገደበ ነው።

አጠቃላይ የማቀነባበሪያው ክልል የሚከተለው ነው-

1) ባለ 90 ዲግሪ ቅስት መፍጠር፡ ከ R12 በላይ ወይም ከዚያ በላይ ቅስት መፍጠር;

2) 120 ዲግሪ ወይም ከዚያ በላይ የሆነ ቅስት መፍጠር፡ ከመሳሪያው ወሰን በላይ የሆኑትን ሁሉንም አር አርኮች ማካሄድ ይችላል።

⒉የሂደት ግምት፡-

አንድ መሳሪያ በሚመርጡበት ጊዜ, በማሽን መንገድ ላይ ይወሰናል.ለምሳሌ, የ V-groove ስፋት እንደ ምግብ መጠን ይመረጣል.

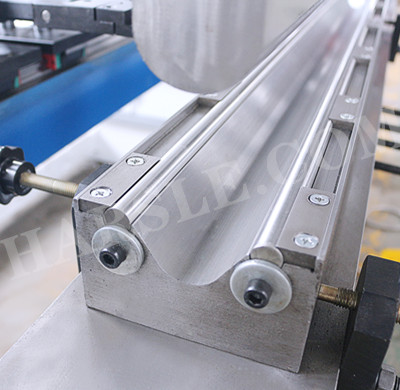

●R Die የሚታጠፍ ቅስት

የ arc R አንግል በመሳሪያው ውስጥ ባለው የ R አንግል መሰረት ይመሰረታል.ቅርጹ በሚመረጥበት ጊዜ, ቅርጹ ከ R12 ቅስት ያነሰ ከሆነ, የማቀነባበሪያው መጠን የላይኛው እና የታችኛው ሻጋታ አንድ ጊዜ ሊመረጥ ይችላል.የ R ሻጋታ መደበኛ ሻጋታ ስለሆነ የ R መጠን ውስን ነው, ስለዚህ የማሽን ቅስት መጠኑ የተወሰነ ነው.

አሁን ያሉት መደበኛ የሻጋታ መስፈርቶች የሚከተሉት ናቸው

1) ተራ ቢላዋ R አንግል R3.0 ነው.

2) የክብ ባር መጠኑ R 3.0, R4.0, R5.0, R6.0, R8.0, R10, R12 ነው.የሂደቱ R በመደበኛ የሻጋታ ዝርዝሮች ውስጥ ካልሆነ, በ R Die ዳር ላይ R መጨመር ጥቅም ላይ ሊውል ይችላል.አሠራሩ ከ R12 ቅስት በላይ ከሆነ ፣ እሱ ወደ ብዙ ቢላዋዎች መፈጠር አለበት ፣ እና የማቀነባበሪያው ሁኔታ እንደ ተራ ቢላዋዎች ተመሳሳይ ነው።

የ R-folded arc ጥቅማጥቅሞች ተራውን ቢላዋ የሚታጠፍ ቅስት ድክመቶችን ብቻ አዘጋጅቷል.የታጠፈው ገጽታ ለስላሳ ነው, ውጤቱም ጥሩ ነው, እና ጥብቅ መልክ ያለው ምርት ሊሰራ ይችላል.

●የሂደት ግምት፡

1) የ R ሻጋታ ወደ ቅስት ሲታጠፍ በመጀመሪያ ደረጃ, በምርጫ መስፈርት መሰረት ሻጋታውን መምረጥ ያስፈልጋል.ነገር ግን የ 90 ዲግሪ ቅስት በሚሰራበት ጊዜ የቆርቆሮው ሂደት እንደገና ስለተመለሰ, የ 90 ዲግሪ ቅስት አያስፈልግም, ስለዚህ የማቀነባበሪያውን አንግል ለማረጋገጥ በሂደቱ ጊዜ በእጅ መግፋት ያስፈልጋል.ስለዚህ፣ በ88 ዲግሪ ዝቅ ያለ ዳይ እንዲኖር በማድረግ፣ 88 ዲግሪ ዝቅተኛው የ90 ዲግሪ ቅስት ሲሰራ ይመረጣል።

2) ክብ ቅስቶችን በሚሰሩበት ጊዜ የማቀነባበሪያውን መጠን ለመለየት የሙከራ መሳሪያውን መጠቀም ያስፈልጋል.

3) የማሽን ሂደት አንግል ቅስት ጥቅም ላይ በሚውልበት ጊዜ በአጠቃላይ ለመቅረጽ ወይም በእጅ ለመሥራት ቀላል ነው.

4) R ሁነታን ይጠቀሙ

የታችኛው የሻጋታ V ግሩቭ ስፋት ደረጃን ለመምረጥ በማጠፍ ቅስት።

(1) የታችኛው ሻጋታ V ጎድጎድ ስፋት ለመምረጥ 90-ዲግሪ ቅስት መታጠፍ: V> 2 (R + T);

(2) የታችኛው ሻጋታ V ጎድጎድ ስፋት ለመምረጥ 135-ዲግሪ ቅስት በማጠፍ: V> 1.5 (R + T).

●የማሽን አርክ አይነት።

1) 1/4 ክብ የሚታጠፍ ቢላዋ መፈጠር ፣ workpiece arc R = የሚታጠፍ ቢላዋ R + gasket።

2) የሥራው የ R አንግል ትልቅ በሚሆንበት ጊዜ የሚፈለገው ቅስት አንግል በማጠፊያ ቢላዋ ብዙ ጊዜ ይሠራል።

3) የ 2/4 ቅስት ማቀነባበር.

(1) የሥራው ክፍል ረጅም ሲሆን አንድ ቢላዋ እና አንድ ቢላዋ ለመሥራት የሚታጠፍ ቢላዋ ይጠቀሙ (የ R አንግል ትልቅ በሚሆንበት ጊዜ የሚተገበር)።

(2) የሥራው ክፍል ጠባብ በሚሆንበት ጊዜ በጆሮ ቢላዋ ይሠራል (የ R አንግል ትልቅ በሚሆንበት ጊዜ ተግባራዊ ይሆናል)።

(3) በልዩ ዘዴ ማቀነባበር፡- ጠመዝማዛ ዳይ ማቀነባበሪያ።
