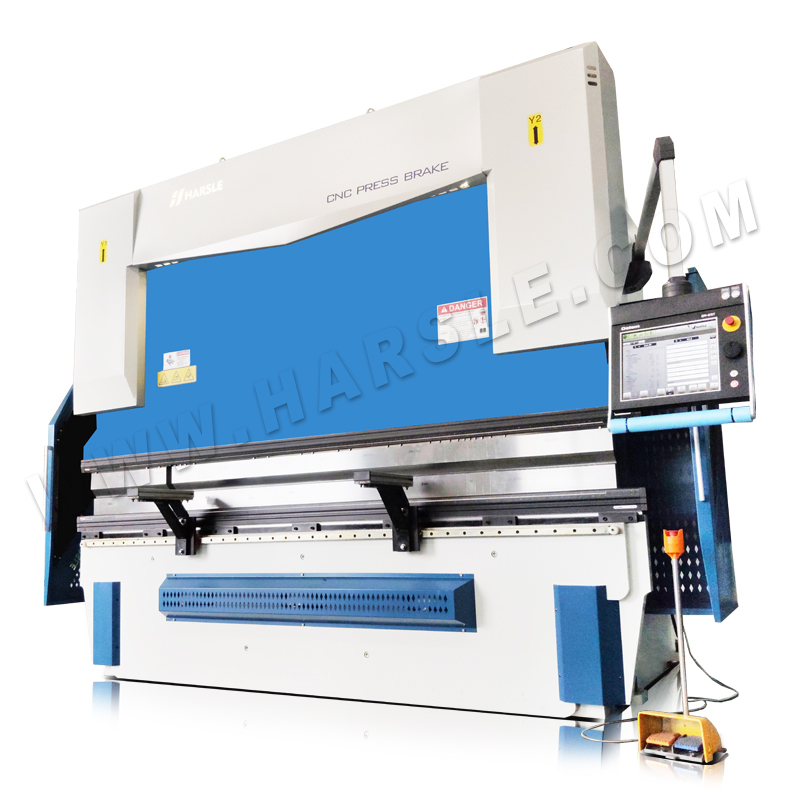

የታጠፈ ማሽን የሃይድሮሊክ ስርዓት ንድፍ

1.ቴክኒካዊ መስፈርቶች

ቀጥ ያለ የብረት ማጠፊያ ማሽን ይንደፉ።የማሽኑ ጭንቅላት ወደ ላይ እና ወደ ታች እንቅስቃሴ በሃይድሮሊክ ይንቀሳቀሳል.የስራ ዑደቱ፡- ፈጣን መውረድ፣ ቀርፋፋ ግፊት እና ፈጣን መመለስ ነው።የተሰጡት ቅድመ ሁኔታዎች፡-

የማጣመም ኃይል 1000000N

የተንሸራታች ክብደት 15000N

ፈጣን የመውረድ ፍጥነት 23 ሚሜ / ሰ

የዝግታ ግፊት (የማጠፍ) ፍጥነት 12 ሚሜ / ሰ

ፈጣን የመውጣት ፍጥነት 53 ሚሜ / ሰ

በፍጥነት የሚወርድ ስትሮክ 180 ሚሜ

የዘገየ ግፊት (ማጠፍ) ስትሮክ 20 ሚሜ

ፈጣን የመውጣት ምት 200 ሚሜ

2. የተግባር ትንተና

እንደ ተንሸራታቹ ክብደት 15000N ነው, ተንሸራታቹ በስበት ኃይል እንዳይወድቅ ለመከላከል, የተንሸራታቹን ክብደት በሃይድሮሊክ ሊመጣጠን ይችላል, እና የተንሸራታች መመሪያው ግጭት ችላ ሊባል ይችላል.መነሻው እና የተነደፈው የሃይድሮሊክ ሲሊንደር ብሬኪንግ ጊዜ △ t = 0.2s ነው።የማጠፊያ ማሽኑ ተንሸራታች መስመራዊ ወደላይ እና ወደ ታች ይመለሳል ፣ እና ግርፋቱ ትንሽ ነው (200 ሚሜ) ፣ ስለዚህ ነጠላ-ዘንግ ሃይድሮሊክ ሲሊንደር እንደ ማንቀሳቀሻ ሊያገለግል ይችላል ፣ እና የሃይድሮሊክ ሲሊንደር ሜካኒካል ውጤታማነት ηcm = 0.91.የሉህ ማጠፊያ ማሽን የስራ ዑደት ፈጣን ስለሆነ ሶስት የመውረድ ደረጃዎች, ቀርፋፋ ግፊት (ማጠፍ) እና ፈጣን መመለሻዎች አሉ.የእያንዳንዳቸው መቀያየር ደረጃ የሚቆጣጠረው በሶስት አቀማመጥ ባለ አራት መንገድ ኤሌክትሮ-ሃይድሮሊክ አቅጣጫዊ ቫልቭ ነው.የኤሌክትሮ-ሃይድሮሊክ መለወጫ ቫልቭ በግራ ቦታ ላይ ሲሰራ, ፈጣን መመለሻ ይደርሳል.የሃይድሮሊክ ፓምፑ በገለልተኛ ቦታ ላይ ተዘርግቷል, እና የሃይድሮሊክ ፓምፑ በትክክለኛው ቦታ ላይ ሲሰራ ፈጣን እና የላቀ ነው.የሥራው ፍጥነት የሚቆጣጠረው በፍጥነት መቆጣጠሪያ ቫልቭ ነው።በፍጥነት ወደ ፊት እና በኢንዱስትሪ እድገት መካከል ያለው መቀያየር በገደብ ማብሪያ / ማጥፊያ ቁጥጥር ይደረግበታል።መቼ የማጠፊያ ማሽኑ በፍጥነት ይወርዳል, ፈጣን መሆን እና የስራ ፈት የጉዞ ጊዜን መቀነስ ያስፈልጋል.የሃይድሮሊክ ፓምፑ ሙሉ የግፊት ዘይት አቅርቦትን ይጠቀማል.የፒስተን ስትሮክ በስትሮክ ቫልቭ ቁጥጥር ይደረግበታል።ፒስተን ወደ አንድ የተወሰነ ሲንቀሳቀስ በቋሚ ፍጥነት አቀማመጥ ፣ የስትሮክ ቫልቭ ምልክት ይቀበላል እና ከፈጣን ወደ ኢንዱስትሪያዊ ግስጋሴ የሚደረገውን ሽግግር ለመገንዘብ እርምጃን ይፈጥራል።ፒስተን ወደ ማብቂያው ደረጃ ሲንቀሳቀስ የግፊት ማስተላለፊያው ወደ ምልክት ይቀበላል የኤሌክትሮ-ሃይድሮሊክ ተገላቢጦሽ ቫልቭ.የማጠፊያ ማሽኑ ግፊት በአንጻራዊነት ትልቅ ስለሆነ በዚህ ጊዜ የነዳጅ ማስገቢያ ክፍል ግፊት በአንጻራዊነት ትልቅ ነው.ስለዚህ, ቅድመ-ግፊት የእርዳታ ዑደት ያስፈልጋል ከሥራ ደረጃው በከፍተኛ ፍጥነት በሚመለስበት ጊዜ የሃይድሮሊክ አካላት በከፍተኛ ግፊት ተጽዕኖ እንዳይደርስባቸው ለመከላከል እና የዘይቱን ዑደት ለስላሳ መጫን ይቻላል.ስለዚህ, የቅድመ-ግፊት የእርዳታ ዑደት ሊዘጋጅ ይችላል በፈጣን መመለሻ ዘይት ዑደት ላይ, እና የወረዳው የማራገፊያ ፍጥነት በስሮትል ቫልቭ ይስተካከላል.በዚህ ጊዜ, የአቅጣጫ ቫልዩ በገለልተኛ ቦታ ላይ ነው.ግፊቱ ወደ አንድ የተወሰነ ግፊት ሲቀንስ, አቅጣጫው ለስላሳ ማራገፍን ለመገንዘብ ቫልቭ ወደ ግራ ቦታ ይቀየራል።የዘይት ዑደትን ግፊት ለመቆጣጠር የግፊት መለኪያ እና የእርዳታ ቫልቭ በሃይድሮሊክ ፓምፕ መውጫ ላይ ተጭነዋል ፣ እና በተመሳሳይ ጊዜ ስርዓቱን ከመጠን በላይ ከመጫን ይከላከላል.ተንሸራታቹ ለራሱ ስበት ተገዥ ስለሆነ ተንሸራታቹ ወደ ታች መንሸራተት አለበት።ስለዚህ በሃይድሮሊክ ቁጥጥር የሚደረግለት ባለአንድ መንገድ ቫልቭ በዘይት ዑደት ውስጥ የተመጣጠነ ዑደት እንዲፈጠር መደረግ አለበት ፣ የተወሰነ መጠን ያለው የጀርባ ግፊት ይፈጥራል, እና በተመሳሳይ ጊዜ, የሥራውን ሂደት የተረጋጋ ያደርገዋል.የሃይድሮሊክ ግፊት በሃይድሮሊክ ፓምፑ ላይ ተጽዕኖ እንዳያሳድር የፍተሻ ቫልቭ በሃይድሮሊክ ፓምፕ ዘይት መውጫ ላይ ተዘጋጅቷል እና ፓምፑን ይጠብቁ.
