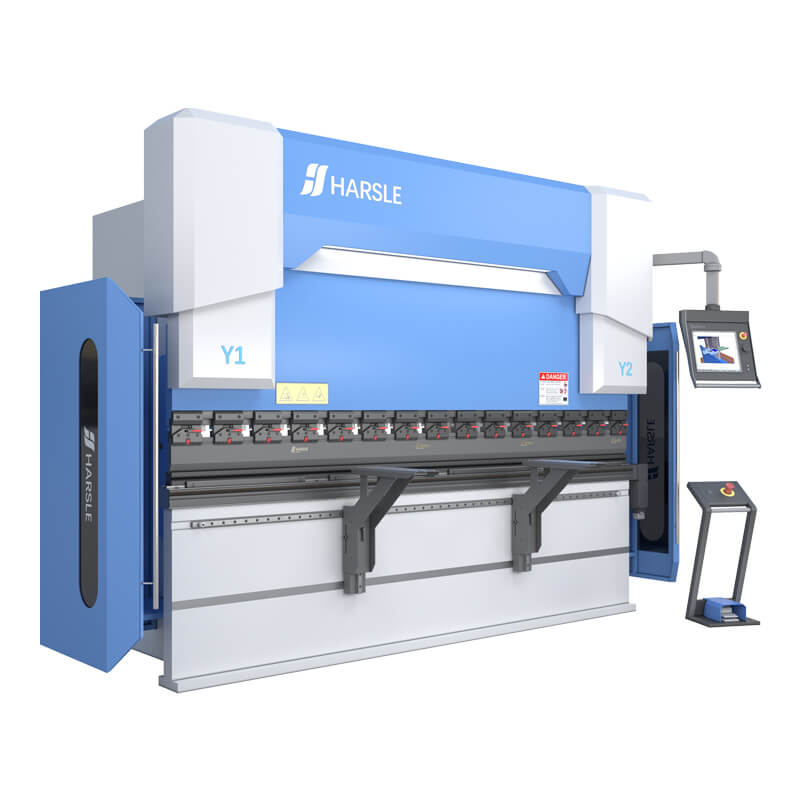

ባለ 6-ዘንግ ብሬክን ይጫኑ በብረት ሥራ እና በማምረት ሂደቶች ውስጥ ጥቅም ላይ የሚውል የማሽን ዓይነትን ያመለክታል.የፕሬስ ብሬክስ (ብሬክስ) በጡጫ እና በመሞት ዘዴ በመጠቀም የቆርቆሮ ብረትን ለማጠፍ እና ለመቅረጽ ያገለግላሉ።የ '6-ዘንግ' ስያሜ የሚያመለክተው የፕሬስ ብሬክ በስድስት የተለያዩ የእንቅስቃሴ ዘንጎች የተገጠመለት ሲሆን ይህም ከባህላዊ የፕሬስ ብሬክስ ባነሰ መጥረቢያ ጋር ሲነፃፀር የበለጠ ውስብስብ እና ትክክለኛ የመታጠፍ ስራዎችን ለመስራት ያስችላል።
ባለ 6-ዘንግ ፕሬስ ብሬክ ውስጥ ያሉት ስድስት መጥረቢያዎች በተለምዶ የሚከተሉትን ያካትታሉ:
1. Y-ዘንግ፡- ይህ ዘንግ ጡጫውን የሚሸከመውን ራም አቀባዊ እንቅስቃሴ ይቆጣጠራል።የመታጠፊያውን ጥልቀት እና አንግል ይወስናል.
2. X-ዘንግ፡- የጀርባ መለኪያው አግድም እንቅስቃሴ፣ ይህም የስራውን ክፍል የሚደግፍ እና ለማጣመም በትክክል ለማስቀመጥ ይረዳል።
3. R-ዘንግ፡- ይህ ዘንግ የኋላ መለኪያ ጣቶችን ጥልቀት እና ቁመት ይቆጣጠራል፣ ይህም የስራ ክፍሉን የበለጠ ትክክለኛ አቀማመጥ እንዲኖር ያስችላል።
4. Z1-ዘንግ እና Z2-ዘንግ፡- እነዚህ ዘንጎች የሁለቱን ጣቶች አግድም እንቅስቃሴ በጀርባ መለኪያው ላይ ይቆጣጠራሉ።
5. ሲ-ዘንግ፡- የዘውድ ዘንግ የፕሬስ ብሬክ በመታጠፍ ወቅት ማንኛውንም የፀደይ ጀርባ ለማካካስ የአልጋውን ኩርባ እንዲያስተካክል ያስችለዋል።ይህ በመላው workpiece ርዝመት ውስጥ ወጥነት ያለው የታጠፈ ማዕዘኖች ለማሳካት ይረዳል.
6. ቪ-አክሲስ፡- ይህ ዘንግ የዳይን እንቅስቃሴ የሚቆጣጠረው ሲሆን ይህም መታጠፊያውን ለመፍጠር ብረቱ የሚጫንበት የታችኛው መሳሪያ ነው።
የእንቅስቃሴ ስድስት መጥረቢያ መኖሩ በማጠፍ ሂደት ውስጥ የበለጠ ተለዋዋጭነት እና ትክክለኛነትን ይሰጣል።ይህ በተለይ በቆርቆሮ ብረት ክፍሎች ውስጥ ውስብስብ ቅርጾችን እና ማዕዘኖችን ለማምረት በጣም አስፈላጊ ነው.የተለያዩ መጥረቢያዎች የፕሬስ ብሬክ መሳሪያውን እና አቀማመጦቹን በእያንዳንዱ መታጠፊያ ልዩ መስፈርቶች መሰረት እንዲያስተካክል ያስችለዋል, ይህም የበለጠ ትክክለኛ እና ተከታታይ ውጤቶችን ያስገኛል.
በአጠቃላይ፣ ባለ 6-ዘንግ ፕሬስ ብሬክ እንደ አውቶሞቲቭ ማምረቻ፣ ኤሮስፔስ፣ ኤሌክትሮኒክስ እና ሌሎችም ባሉ ኢንዱስትሪዎች ውስጥ አፕሊኬሽኑን የሚያገኝ ውስብስብ ማሽን ነው፣ በብረት መታጠፍ ላይ ትክክለኛነት እና ማበጀት ወሳኝ ናቸው።
Delem DA-66T ሲስተም 3D ማስመሰልን፣ አውቶማቲክ መሳሪያ ምርጫን፣ የራም ግፊት ትንበያን፣ ባለብዙ ፕሮሰሰርበንዲንግ እና ሌሎች ተግባራትን ሊገነዘብ የሚችል ግራፊክ ፕሮግራሚንግ በይነገጽ አለው።በተጨማሪም ጠንካራ የድህረ-ሂደት ችሎታ ያለው ሲሆን ከተለያዩ የማጠፊያ ማሽኖች ጋር ሊጣመር ይችላል።ይህ ተቆጣጣሪ ሰራተኛዎ በድርጅትዎ ውስጥ ላሉ ክፍሎችዎ ፕሮግራሞችን ለመፃፍ ከሚያስችለው ከመስመር ውጭ ሶፍትዌር ፕሮፋይል-ቲኤል ጋር ተኳሃኝ ነው።
አይ. | ንጥል | ክፍል | 100ቲ/3200 | |
1 | የታጠፈ ኃይል | kN | 1000 | |
2 | የታጠፈ ርዝመት | ሚ.ሜ | 3200 | |
3 | የአምዶች ርቀት | ሚ.ሜ | 2600 | |
4 | የጉሮሮ ጥልቀት | ሚ.ሜ | 400 | |
5 | ራም ስትሮክ | ሚ.ሜ | 200 | |
6 | የቀን ብርሃን | ሚ.ሜ | 480 | |
7 | የጠረጴዛ ስፋት | ሚ.ሜ | 100 | |
8 | የጠረጴዛ ቁመት | ሚ.ሜ | 820 | |
9 | የነዳጅ ማጠራቀሚያ | L | 220 | |
10 | የፊት ድጋፍ | pcs | 2 | |
11 | ዋና Servo ሞተር | KW | 8.7 | |
12 | የፓምፕ ማፈናቀል | ሚሜ / አር | 16 | |
13 | የሃይድሮሊክ ግፊት | MPa | 28 | |
14 | ልኬት | ርዝመት | ሚ.ሜ | 3500 |
15 | ስፋት | ሚ.ሜ | 1600 | |
16 | ቁመት | ሚ.ሜ | 2600 | |
17 | ፍጥነት | ፈጣን ፍጥነት | ሚሜ / ሰከንድ | 200 |
18 | የስራ ፍጥነት | ሚሜ / ሰከንድ | 0-15 | |
19 | የመመለሻ ፍጥነት | ሚሜ / ሰከንድ | 160 | |
20 | የኋላ መለኪያ | የኤክስ-ዘንግ ጉዞ | ሚ.ሜ | 550 |
21 | R-ዘንግ ጉዞ | ሚ.ሜ | 160 | |
22 | አቀማመጥ ትክክለኛነት | ሚ.ሜ | 0.05 | |
23 | ጣት አቁም | pcs | 4 |
