የሃይድሮሊክ ማሽን የሰውነት መዋቅር

●የሃይድሮሊክ ማሽን አካል አወቃቀር አጠቃላይ እይታ

በጣም የተለመደው የሶስት-ጨረር አራት-አምድ ዓይነት ነው, እሱም በተለያዩ ቶንቶች እና አፕሊኬሽኖች ውስጥ በሃይድሮሊክ ማተሚያዎች ውስጥ በሰፊው ጥቅም ላይ ይውላል, ጨረሩ የ cast መዋቅር ነው እና ደግሞ የተገጣጠመ ነው.የላይኛው እና የታችኛው ጨረሮችም የሃይድሮሊክ ማተሚያውን ሙሉ የሥራ ጫና ለመቋቋም የሚያስችል ጠንካራ የተዘጋ ፍሬም ይሠራሉ.አምዱ እና ጨረሩ በጥብቅ የተገናኙ መሆናቸውን ለማረጋገጥ ጥንቃቄ መደረግ አለበት እና ምንም ልቅነት አይኖርም.አምዶቹ በመስቀለኛ መንገድ አቅራቢያ የጭንቀት ውዝግቦች ይኖራቸዋል.የጽናት ሁኔታ ተበላሽቷል.በአንዳንድ የሃይድሮሊክ ማተሚያዎች, በተደጋጋሚ ጭነት, ማራገፍ እና ድንገተኛ ጭነት ምክንያት.የመደርደሪያው ከባድ ንዝረት ሊያስከትል ይችላል.በውጤቱም, የሃይድሮሊክ ፕሬስ ህይወት አጭር ነው.የጨረር ጥምረት በአራት አምዶች, ሁለት አምዶች, ሶስት አምዶች እና በርካታ አምዶች የተከፈለ ነው.

●ሶስት ቢም አራት አምድ አይነት

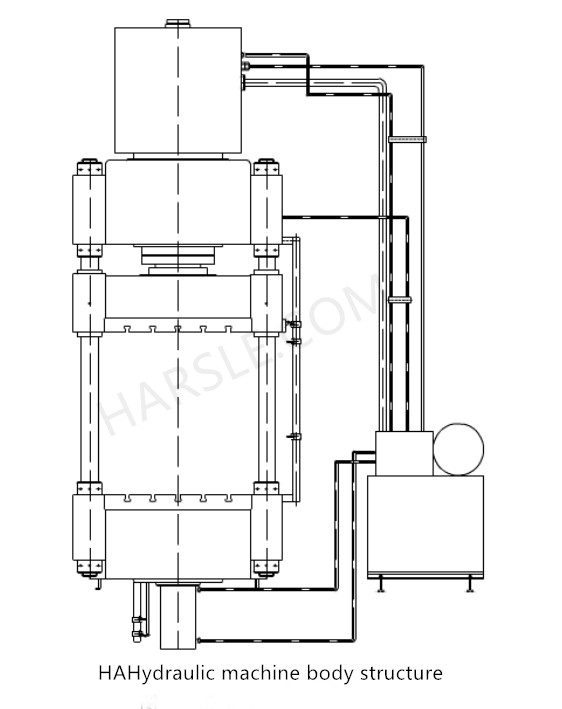

የጨረር ባለአራት-አምድ ሃይድሮሊክ ፕሬስ በብዛት ጥቅም ላይ የሚውለው መዋቅራዊ ቅርጽ ነው።በሥዕሉ ላይ እንደሚታየው የተዘጋ ፍሬም ለመሥራት የላይኛው ምሰሶ፣ የታችኛው ምሰሶ፣ አራት ዓምዶች እና 16 ውስጣዊና ውጫዊ ፍሬዎች አሉት።ክፈፉ ሙሉ የሥራ ጫና ይደረግበታል እና የሚሠራው ሲሊንደር በላይኛው ምሰሶ ላይ ተስተካክሏል.የሚሠራው ሲሊንደር የሚሠራው ፒስተን ከሚሠራው ምሰሶ ጋር የተገናኘ ነው.የሚንቀሳቀስ ምሰሶው በ 4 አምዶች ይመራል እና ከላይ እና ከታች ባሉት ጨረሮች መካከል ይደገማል.አንድ የላይኛው አንሶላ በተንቀሳቀሰው ምሰሶ ስር ተስተካክሏል, እና የታችኛው አንሶላ በታችኛው ምሰሶ ላይ ባለው የሥራ ቦታ ላይ ተስተካክሏል.ሲሊንደር በከፍተኛ-ቮልቴጅ የምሽት ማሽን ውስጥ በሚሰራበት ጊዜ በፕላስተር ላይ ትልቅ ጫና ይፈጠራል, እና ፒስተን, ተንቀሳቃሽ ምሰሶ እና የላይኛው አንቪል ወደ ላይ በመገፋፋት በላይኛው እና ዝቅተኛው አንቪል መካከል የሚፈጠር የፕላስቲክ ቅርጽ እንዲፈጠር ያደርጋል. የመመለሻ ሲሊንደር ከላይኛው ጨረር በሁለቱም በኩል ተስተካክሏል.ከፍተኛ ግፊት ያለው ፈሳሽ ወደ ሥራው ሲሊንደር ውስጥ ሲገባ በፕላስተር ላይ ትልቅ ግፊት ይፈጠራል ፣ እና ፒስተን ፣ ተንቀሳቃሽ ጨረር እና የላይኛው አንቪል ወደ ላይ በመግፋት በላይኛው እና የታችኛው አንቪል መካከል የሚፈጠረውን የፕላስቲክ ለውጥ ያመጣሉ ። የመመለሻ ሲሊንደር በተጨማሪም በላይኛው ምሰሶ በሁለቱም በኩል ተስተካክሏል.ከፍተኛ ግፊት ያለው ፈሳሽ ወደ መመለሻ ሲሊንደር ውስጥ ሲገባ, መመለሻ ፒስተን ወደ ላይ ይገፋል, እና ተንቀሳቃሽ ምሰሶው የመመለሻ እንቅስቃሴን ከላይኛው ትንሽ ምሰሶ እና በማሰሪያው ዘንግ ይገነዘባል.
