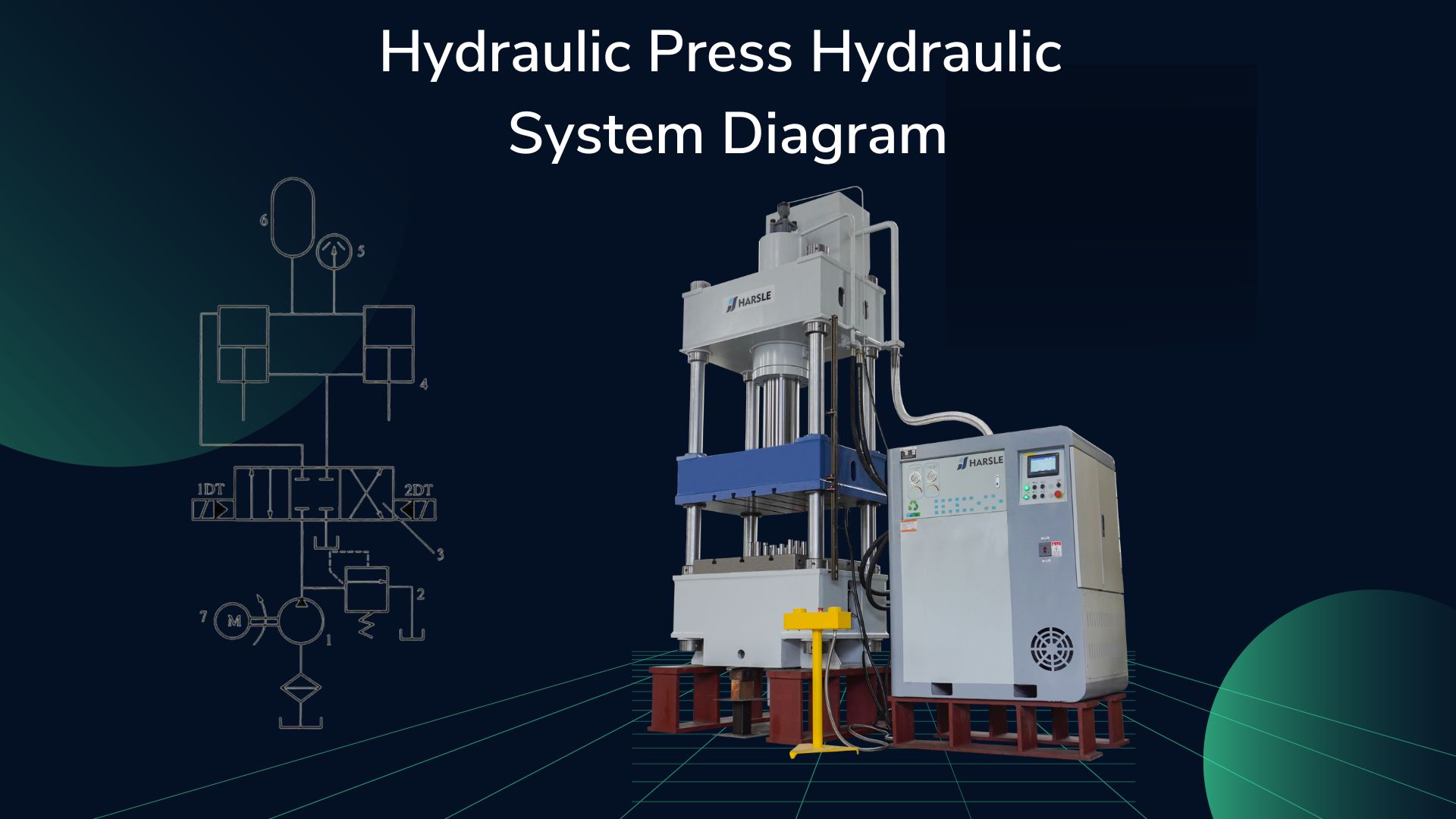

የሃይድሮሊክ ማሽን የሃይድሮሊክ ስርዓት ንድፍ

1. መሰረታዊ የወረዳ ይምረጡ

●Speed ​​control loop፡- የሃይድሮሊክ ሲስተም አነስተኛ ሃይል ስላለው እና አወንታዊ ጭነት ስላለው የዘይቱ መግቢያ ስሮትል የፍጥነት መቆጣጠሪያ ዑደት ይመረጣል።ለጥሩ ዝቅተኛ ፍጥነት ቅልጥፍና እና የፍጥነት ጭነት ባህሪያት, የፍጥነት ገዥው የቫልቭ ፍጥነት መምረጥ እና የኋላ ግፊት በሃይድሮሊክ ሲሊንደር ዑደት ላይ ሊዘጋጅ ይችላል.

●የፓምፕ ዘይት አቅርቦት ወረዳ፡- በሥራ ፍጥነት እና በፈጣን ተንቀሳቃሽ ፍጥነት መካከል ያለው ልዩነት በጣም የተለያየ ስለሆነ ድብል ፓምፑ ለዘይት አቅርቦት ያገለግላል።

●Speed ​​switching circuit and fast circuit:በስራ ፍጥነት እና በፍጥነት ወደፊት ፍጥነት መካከል ያለው ልዩነት በጣም የተለያየ ስለሆነ መቀያየርን ለስላሳ ለማድረግ በስትሮክ ቫልቭ የሚቆጣጠረው የመቀየሪያ ወረዳ ይመረጣል።ፈጣን እንቅስቃሴ የሚከናወነው በልዩ ወረዳ ነው።

●የመገናኛ ወረዳ፡ ለስላሳነት የኤሌክትሮ-ሃይድሮሊክ አቅጣጫ መቆጣጠሪያ ቫልቭ ይጠቀሙ።የሃይድሮሊክ ሲሊንደር ገለልተኛ ማቆሚያ እና ልዩነት ግንኙነትን ለማግኘት, ባለ ሶስት ቦታ ባለ አምስት መንገድ ቫልቭ ጥቅም ላይ ይውላል.

●የግፊት መቆጣጠሪያ ወረዳ፡ የተገላቢጦሽ ቫልቭ ዓይነት ዝቅተኛ-ቮልቴጅ ሎድ ወረዳ መጠቀም የኃይል ፍጆታን ይቀንሳል እና አወቃቀሩ በአንጻራዊነት ቀላል ነው።

2. የሃይድሮሊክ ዑደት ምርጫ

ለተመረጠው የመሠረታዊ ዑደት ውህደት ማስተካከያዎች, ማሻሻያዎች እና ውህደት አስፈላጊ ናቸው.

●መቀበያ እና መመለሻ መስመሮች በስራ ምግብ ጊዜ እንዳይቆፈሩ እና የፍተሻ ቫልቭን ለመድረስ።

ልዩነት በፍጥነት ወደ ፊት ለመድረስ፣ ዘይት ወደ ማጠራቀሚያው ተመልሶ እንዳይፈስ ለመከላከል የሃይድሮሊክ መቆጣጠሪያ ቅደም ተከተል ቫልቭ በመመለሻ መስመር ላይ መጫን አለበት።

ከውህደቱ በኋላ የተጠናቀቀው የሃይድሮሊክ ስርዓት የሥራ መርህ እንደሚከተለው ነው ።
