የላተራ መቁረጫ መሳሪያ አንግል ምርጫ መርህ

ብረትን በሚቆርጡበት ጊዜ መሳሪያው ወደ ሥራው ውስጥ ይቆርጣል, እና የመሳሪያው አንግል የመሳሪያውን የመቁረጫ ክፍል ጂኦሜትሪ ለመወሰን የሚያገለግል አስፈላጊ መለኪያ ነው.

1. የማዞሪያ መሳሪያው የመቁረጫ ክፍል ቅንብር

እንደ ላቲ ኦፕሬሽኖች ባሉ የማሽን ሂደቶች ውስጥ በተለምዶ ጥቅም ላይ የሚውለው የማዞሪያ መሳሪያ የመቁረጫ ክፍል ብዙ ቁልፍ ክፍሎችን ያቀፈ ነው፡-

●የመሳሪያ ቁሳቁስ፡ ለመቁረጫ ክፍሉ የሚውለው ቁሳቁስ እንደ አፕሊኬሽኑ ሊለያይ ይችላል።ከፍተኛ ፍጥነት ያለው ብረት (ኤችኤስኤስ)፣ ካርቦይድ፣ ሴራሚክ እና ኪዩቢክ ቦሮን ናይትራይድ (CBN) የተለመዱ ቁሳቁሶች ናቸው።እያንዳንዱ ቁሳቁስ ለተወሰኑ የመቁረጥ ስራዎች ተስማሚ እንዲሆን የሚያደርገው የራሱ ባህሪያት አሉት.

●ማስገባት፡- በብዙ ዘመናዊ የማዞሪያ መሳሪያዎች ውስጥ የመቁረጫ ጠርዙ በቀጥታ የመሳሪያው አካል ሳይሆን ሲደበዝዝ ወይም ሲጎዳ የሚተካ የተለየ ማስገቢያ ነው።ማስገቢያዎች በተለምዶ ከካርቦይድ ወይም ከሌሎች ጠንካራ ቁሶች የተሠሩ እና የተለያዩ የመቁረጥ ስራዎችን ለማስተናገድ በተለያዩ ቅርጾች እና መጠኖች ይመጣሉ።

●የጨረር ጂኦሜትሪ መቁረጥ፡- የመቁረጫ ጠርዝ ጂኦሜትሪ ቅርፁን፣ አንግል እና እፎይታን ጨምሮ የሚፈለገውን የመቁረጥ ተግባር እና የገጽታ አጨራረስ ለማግኘት ወሳኝ ነው።የተለመዱ የመቁረጫ ጠርዝ ቅርፆች አራት ማዕዘን, ክብ, አልማዝ እና ትሪያንግል ያካትታሉ, እያንዳንዳቸው ለተለያዩ የመቁረጥ ዓይነቶች ተስማሚ ናቸው.

● ራክ ፊት በመሳሪያው ላይ ቺፕስ የሚፈሱበት ገጽ።

● ዋናው ጎን በመሳሪያው ላይ ካለው ማሽነሪ ጋር የሚቃወመው እና በስራ ቦታው ላይ ካለው ማሽነሪ ጋር መስተጋብር የሚፈጥርበት ቦታ ዋናው ጎን ተብሎ ይጠራል.

● ሁለተኛ ደረጃ በመሳሪያው ላይ ያለው ወለል በስራው ላይ ካለው ማሽን ጋር የሚቃረን እና የሚገናኝበት ቦታ ሁለተኛ ደረጃ ተብሎ ይጠራል።

● ዋናው የመቁረጫ ጠርዝ የመሳሪያው የሬክ ፊት እና የዋናው የጎን ፊት መገናኛ ዋናው የመቁረጫ ጠርዝ ይባላል።

● አነስተኛ የመቁረጫ ጠርዝ የሬክ ፊት እና የመሳሪያው ትንሽ ጎን መገናኛ ትንሽ የመቁረጫ ጠርዝ ይባላል።

●የመሳሪያ አፍንጫ የዋናው መቁረጫ ጠርዝ እና ትንሹ የመቁረጫ ጠርዝ መገናኛ መሳሪያ አፍንጫ ይባላል።የመሳሪያው ጫፍ በእውነቱ ትንሽ ጥምዝ ወይም ቀጥተኛ መስመር ነው, እሱም የማዞሪያው ጫፍ እና የቻምፊንግ ጫፍ ይባላል.

2. የማዞሪያ መሳሪያውን የመቁረጫ ማዕዘን ለመለካት ረዳት አውሮፕላን

የማመሳከሪያ አውሮፕላን፡ የማጣቀሻ አውሮፕላኑ የመቁረጫ ማዕዘኖችን ለመለካት እንደ መነሻ ሆኖ ያገለግላል።እሱ በተለምዶ ከላጣው ወይም ከማሽን ማእከሉ ስፒድል ዘንግ ጋር ቀጥ ያለ ጠፍጣፋ መሬት ነው።

የመሳሪያ ቅንብር: የመቁረጫ መሳሪያው በማጣቀሻው አውሮፕላን ላይ ተቀምጧል, በመሳሪያው ጫፍ ላይ ወለሉን ይነካዋል.ይህ መሳሪያው ከስፒንድል ዘንግ ጋር ቀጥ ብሎ የተስተካከለ መሆኑን እና የማዕዘን መለኪያዎችን ወጥነት ያለው የመነሻ ነጥብ ያቀርባል።

አንግል መለካት፡- ከማጣቀሻው አውሮፕላን አንጻር የመቁረጫውን አንግል ለመለካት የተለያዩ መሳሪያዎች መጠቀም ይቻላል።እነዚህም የማዕዘን መለኪያዎችን፣ ፕሮትራክተሮችን ወይም ልዩ የማዕዘን መለኪያ መሳሪያዎችን ሊያካትቱ ይችላሉ።

የመቁረጥ ጠርዝ አሰላለፍ: በመለኪያ ጊዜ የመሳሪያው መቁረጫ ከማጣቀሻው አውሮፕላን ጋር የተስተካከለ ነው.ይህ የሬክ አንግል ፣ የማጣሪያ አንግል እና ሌሎች የመቁረጫ ጠርዞችን በትክክል ለመወሰን ያስችላል።

ማስተካከያ: አስፈላጊ ከሆነ የተፈለገውን የመቁረጫ ማዕዘኖች ለመድረስ በመሳሪያው አቀማመጥ ወይም አቅጣጫ ላይ ማስተካከያዎች ሊደረጉ ይችላሉ.ይህ የመሳሪያ ማስገቢያዎችን መቀየር፣ የመሳሪያ መያዣዎችን ማስተካከል ወይም መሳሪያውን ከስራው አንጻር ማስተካከልን ሊያካትት ይችላል።

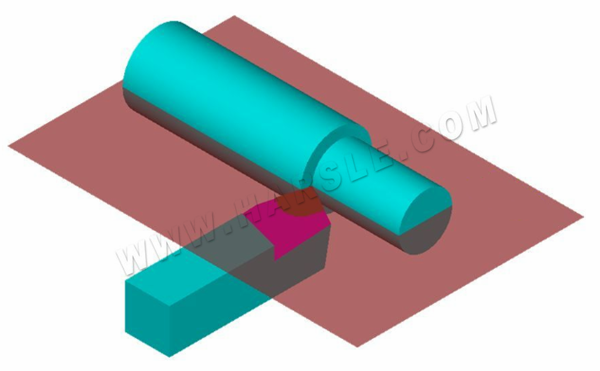

የማዞሪያ መሳሪያውን የጂኦሜትሪክ ማዕዘን ለመወሰን እና ለመለካት, ሶስት ረዳት አውሮፕላኖችን በማጣቀሻነት መምረጥ አስፈላጊ ነው.እነዚህ ሶስት ረዳት አውሮፕላኖች የመቁረጫ አውሮፕላን, የመሠረት አውሮፕላኑ እና ኦርቶጎን አውሮፕላን ናቸው.

● የመቁረጥ አውሮፕላን - በዋናው መቁረጫ ጠርዝ ላይ ወደ ተመረጠው ቦታ እና ወደ ሼክ የታችኛው አውሮፕላን ቀጥ ብሎ የተቆረጠ አውሮፕላን.

● ቤዝ ፕላን - አውሮፕላኑ ከዋናው መቁረጫ ጫፍ በተመረጠው ነጥብ በኩል የሚያልፍ እና ከሻንኩ ስር ጋር ትይዩ ነው.

● ኦርቶጎንታል አውሮፕላን - አውሮፕላን ወደ መቁረጫው አውሮፕላን እና ከመሠረቱ አውሮፕላን ጋር ቀጥ ያለ አውሮፕላን.

እነዚህ ሶስት መጋጠሚያ አውሮፕላኖች እርስ በእርሳቸው ቀጥ ያሉ በመሆናቸው የጠፈር አራት ማዕዘን ቅርጽ ያለው መጋጠሚያ ስርዓት ሲፈጥሩ ማየት ይቻላል.

3. ዋና የጂኦሜትሪክ ማዕዘኖች እና የማዞሪያ መሳሪያዎች ምርጫ

● የፊት አንግል ምርጫ መርህ (γ0)

የሬክ አንግል መጠን በዋናነት በቆራጩ ጭንቅላት ጥንካሬ እና ሹልነት መካከል ያለውን ተቃርኖ ይፈታል።ስለዚህ, የሬክ አንግል እንደ ማቀነባበሪያው ጥንካሬ በመጀመሪያ መመረጥ አለበት.የተቀነባበሩ እቃዎች ጥንካሬ ከፍተኛ ነው, እና የሬክ አንግል ትንሽ እሴት ይወስዳል, እና በተቃራኒው.በሁለተኛ ደረጃ, የሬክ አንግል መጠን እንደ ማቀነባበሪያ ባህሪያት ግምት ውስጥ መግባት አለበት.የሬክ አንግል በሻካራ ማሽነሪ ጊዜ ትንሽ እሴት እና በማጠናቀቅ ጊዜ ትልቅ እሴት መውሰድ አለበት።የሬክ አንግል በአጠቃላይ በ -5° እና 25° መካከል ይመረጣል።

ብዙውን ጊዜ የማዞሪያ መሳሪያውን በሚሰራበት ጊዜ የሬክ አንግል (γ0) አስቀድሞ አልተሰራም ነገር ግን የማዞሪያው አንግል የሚገኘው በማዞሪያ መሳሪያው ላይ ያለውን የቺፕ ዋሽንት በመሳል ነው።የቺፕ ዋሽንት ቺፕ ሰሪ ተብሎም ይጠራል።የእሱ ተግባር ያለ ጥልፍልፍ ቺፕስ ለመስበር ታላቅ ነው;የቺፕስ መውጫውን አቅጣጫ መቆጣጠር እና የማሽኑን ንጣፍ ትክክለኛነት መጠበቅ;የመቁረጥ መቋቋምን ይቀንሱ እና የመሳሪያውን ህይወት ያራዝሙ.

● የማጽጃ አንግል ምርጫ መርህ (α0)

በመጀመሪያ የማቀነባበሪያውን ባህሪያት ግምት ውስጥ ያስገቡ.ሲጨርሱ የንጽህና አንግል ትልቅ እሴት ይወስዳል, እና በሚሽከረከርበት ጊዜ, የማጽጃው አንግል ትንሽ እሴት ይወስዳል.በሁለተኛ ደረጃ, የተቀነባበሩትን እቃዎች ጥንካሬ ግምት ውስጥ ያስገቡ.የተቀነባበረው ቁሳቁስ ጥንካሬ ከፍተኛ ከሆነ ዋናው የእርዳታ አንግል የመቁረጫውን ጭንቅላት ጥንካሬ ለመጨመር ትንሽ እሴት መውሰድ አለበት;አለበለዚያ የእርዳታ አንግል ትንሽ እሴት መውሰድ አለበት.የማጽጃው አንግል ዜሮ ወይም አሉታዊ ሊሆን አይችልም፣ እና በአጠቃላይ በ6° እና 12° መካከል ይመረጣል።

● ዋናው የመቀነስ አንግል ምርጫ መርህ (Kr)

በመጀመሪያ, ከላጣዎች, እቃዎች እና መሳሪያዎች የተውጣጣውን የመዞር ሂደት ስርዓት ጥብቅነት ያስቡ.የስርዓቱ ጥብቅነት ጥሩ ከሆነ, መሪው አንግል እንደ ትንሽ እሴት መወሰድ አለበት, ይህም የማዞሪያ መሳሪያውን የአገልግሎት ዘመን ለማሻሻል, የሙቀት መወገጃ ሁኔታዎችን እና የንጣፉን ገጽታ ለማሻሻል ጠቃሚ ነው.በሁለተኛ ደረጃ, የሥራው ጂኦሜትሪ ግምት ውስጥ መግባት ይኖርበታል.የማሽን ደረጃዎችን በሚሰሩበት ጊዜ ዋናው የመቀነስ አንግል 90 ° መሆን አለበት, እና በመሃል ላይ ለተቆራረጡ የስራ ክፍሎች ዋናው የመቀነስ አንግል 60 ° መሆን አለበት.ዋናው የመቀነስ አንግል በአጠቃላይ በ30° እና 90° መካከል ያለው ሲሆን በብዛት ጥቅም ላይ የሚውሉት 45°፣ 75° እና 90° ናቸው።

● የሁለተኛ ደረጃ ውድቀት (Kr') ምርጫ መርህ

በመጀመሪያ ደረጃ, መታጠፊያ መሣሪያ, workpiece እና ሁለተኛ declination አንግል ለመቀነስ በቂ ግትርነት ግምት;አለበለዚያ ትልቅ ዋጋ መወሰድ አለበት;በሁለተኛ ደረጃ የማቀነባበሪያ ባህሪያትን ከግምት ውስጥ በማስገባት የሁለተኛው የመቀነስ አንግል በማጠናቀቅ ጊዜ ከ 10 ° ወደ 15 ° እና በ 10 ° ወደ 15 ° በጠንካራ ማሽነሪ ሂደት ውስጥ., የሁለተኛ ደረጃ የመቀነስ አንግል ወደ 5 ° ሊሆን ይችላል.

● የጠርዝ ዝንባሌ አንግል ምርጫ መርህ (λS)

በዋናነት በማቀነባበሪያ ባህሪያት ላይ የተመሰረተ ነው.በሻካራ ማሽነሪ ጊዜ, የሥራው ክፍል በመጠምዘዝ መሳሪያው ላይ ትልቅ ተጽእኖ ይኖረዋል, እና λS ≤ 0 °.በማጠናቀቅ ጊዜ, በማዞሪያ መሳሪያው ላይ ያለው የሥራው ተፅእኖ አነስተኛ ነው, እና λS ≥ 0 °;ብዙውን ጊዜ λS = 0 °.የቢላውን የማዘንበል አንግል በአጠቃላይ በ -10 ° እና 5° መካከል ይመረጣል።

Workpiece Material: የተለያዩ ቁሳቁሶች የተለያዩ የመቁረጫ መሣሪያ ማዕዘኖች ያስፈልጋቸዋል.ለምሳሌ፣ እንደ አሉሚኒየም ያሉ ለስላሳ ቁሶች ይበልጥ የተሳለ የመቁረጫ ማዕዘኖች ሊፈልጉ ይችላሉ፣ እንደ ብረት ያሉ ጠንካራ ቁሶች ደግሞ የበለጠ ግልጽ ያልሆነ ማዕዘኖች ሊፈልጉ ይችላሉ።
