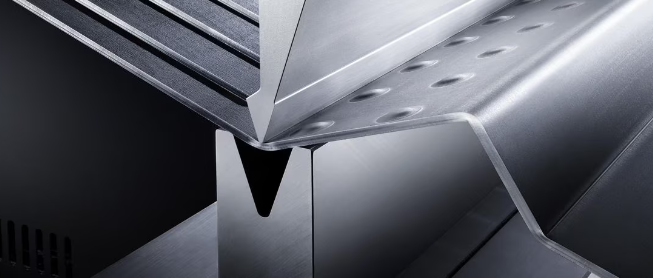

ለፕሬስ ብሬክ መታጠፍ የ V-die መክፈቻ መምረጥ

የልምድ እና የአረብ ብረት ዝርዝሮች

የፕሬስ ብሬክ ኦፕሬተሮች ለተወሰነ የሥራ ማመልከቻ የ V መክፈቻን ለመምረጥ የራሳቸው 'የአውራ ጣት ህግ' እንዳላቸው በጣም የተለመደ ነው.ምንም እንኳን እነዚህ ደንቦች ከተሞክሮ የሚመጡ ቢሆንም, የንግድ ሉህ ብረቶች 'አብዛኞቹን' እንዴት እንደሚይዙ ግምት ውስጥ አያስገቡም, እና አንዳንድ ጊዜ ፍጽምና የጎደላቸው የመጨረሻ ክፍሎችን ሊያስከትሉ ይችላሉ.

ብረት በሙቀት ስር የተቀላቀሉ የብረት፣ የካርቦን እና ሌሎች ማዕድናት ቅይጥ ነው።የእያንዳንዱ ማዕድን መጠን የተለየ ሊሆን ስለሚችል, የዚያ ብረት ሜካኒካል ዝርዝሮች ሊለወጡ ይችላሉ.ስለዚህ የትኛውም ብረት በትክክል አንድ አይነት አይደለም እና 'ባህሪ' አይሆንም።እንደ ማምረት እና ማጠፍ, የንግድ ብረቶች ብዙውን ጊዜ መደበኛ ቅንብር አላቸው, ስለዚህ ተመሳሳይ ባህሪ (እኩል ሳይሆን, ቅርብ ነው).

ለአንድ የተወሰነ መተግበሪያ የ V መክፈቻን እንዴት እንደሚወስኑ ወደ የራሳችን 'ኢምፔሪክ ህግ' ከመምጣታችን በፊት ፣ በዚህ ደንብ ላይ ምን ተጽዕኖ እንደሚያሳድር እና ቪ የመረጠው ሌሎች የመተጣጠፍ ሂደታችን መለኪያዎች ላይ ተጽዕኖ እንደሚያሳድር እናስብ።

ውፍረት፣ ቁሳቁስ እና ግፊት

ብረት ቅይጥ ስለሆነ, ከሌሎቹ የበለጠ ከፍተኛ የመቋቋም ችሎታ ያላቸው አንዳንድ ብረቶች አሉ.በሌላ አነጋገር አንዳንድ ብረቶች ከሌሎቹ የበለጠ ጠንካራ ናቸው, እና እነዚያን ብረቶች በሚታጠፍበት ጊዜ ግምት ውስጥ መግባት አለባቸው.

በቅይጥ ውስጥ ያሉት ንጥረ ነገሮች ከፍተኛ ወይም ዝቅተኛ ተቃውሞን እንዴት እንደሚወስኑ አንገባም ፣ ወይም ተቃውሞ እንዴት እንደሚሰላ እዚህ ላይ አናብራራም ፣ ግን እንዲህ ያለው ተቃውሞ ይባላል እንላለን-መጎተት መቋቋም እና UTS (Ultimate) ተብሎ ተገልጿል ከብረት አቅራቢዎች ስንገዛ ሁላችንም ልናውቀው የሚገባ ዝርዝር መግለጫ።

UTS ከፍ ባለበት ጊዜ ምን እናደርጋለን?

በአብዛኛዎቹ ሁኔታዎች, ምንም ነገር አናደርግም.ሚልድ ስቲል በአማካይ UTS 42Kg/mm2 ሲኖረው አይዝጌ ብረት 70Kkg/mm2 አካባቢ ነው።ነገር ግን የ UTS ከፍ ባለ መጠን አንድን ቁሳቁስ ለማጣመም የሚያስፈልገው ግፊት (ቶን) ከፍ ያለ መሆኑን ማስታወስ አለብን.

ያስታውሱ፣ በፕሬስ ብሬክስ ላይ የሚታጠፍ ግፊት ይገለጻል እና በ t/meter ወይም t/ft ይሰላል።እንዲሁም ቁሱ ይበልጥ ወፍራም ከሆነ, የ V እንደሚያስፈልግ ያስታውሱ.ይህ የሆነበት ምክንያት ይህ ካልሆነ የእኛ የሉህ ብረት በትንሽ ቪ መክፈቻ ውስጥ ስለማይገባ ነው።

የመገለጫዎች ራዲየስ

በ V መክፈቻ ላይ ተጽዕኖ ከሚያሳድሩ በጣም ወሳኝ ገጽታዎች አንዱ የመታጠፊያው ራዲየስ ነው.

ለአንዳንድ የሱቅ ኦፕሬተሮች የክፍሉ ራዲየስ በቡጢ ሳይሆን በቪ መክፈቻ እንደሚወሰን መገመት ከባድ ነው።የዚህን መርህ ሀሳብ ለማግኘት በገደል ላይ የተንጠለጠለ ድልድይ በዓይነ ሕሊናህ ይታይህ።የገደሉ ሁለቱም ወገኖች ርቀው በሄዱ ቁጥር ድልድዩ በተንጠለጠለ መጠን ትልቅ ራዲየስ ይፈጥራል።

የ V መክፈቻው ትልቅ ከሆነ, ራዲየስ በክፍል ላይ ትልቅ ይሆናል.ነገር ግን UTS በራዲዩ ላይም ተጽዕኖ ይኖረዋል።ለምን?ምክንያቱም ጠንከር ያለ ቁሳቁስ በገመድ ብቻ ከተሰራው ጋር ሲነፃፀር በእንጨት ላይ እንደተንጠለጠለ ድልድይ ይሆናል.ተመሳሳይ የ V መክፈቻ ሲጠቀሙ ቁሱ ይበልጥ ጠንካራ ከሆነ, ራዲየስ ትልቅ ይሆናል ብለን መደምደም እንችላለን.

ከተጨባጭ ተሞክሮ, የተገኘው ራዲየስ R በተለምዶ የቪ መክፈቻ 1/8 እንደሆነ ይወሰናል.ለስላሳ ብረት በሚታጠፍበት ጊዜ ቢያንስ እስከ ½' ውፍረት ድረስ ያለው ሁኔታ ይህ ነው። ይህ አብዛኛዎቹ ኦፕሬተሮች እንደ ዋና ደንብ የሚጠቀሙበትን ቀመር ይወስናል፡-

R=V/8

እንደ ሌሎች ቁሳቁሶች የትኛውን ማስተካከል ይቻላል-

R x 0.8 ለአሉሚኒየም (ዝቅተኛ UTS)

R x 1.4 ለማይዝግ ብረት (ከፍተኛ UTS)

ዝቅተኛው እግር (ወይም አንጓ)

የመጨረሻው ግን ቢያንስ, ትክክለኛውን የ V መክፈቻ በሚመርጡበት ጊዜ ለመለየት ቀላሉ ገጽታ ክፍሉ የሚፈልገው የእግር ወይም የፍላጅ ርዝመት ነው.

በማንኛውም ጊዜ መታጠፍ በሚደረግበት ጊዜ የኛ ሉህ ብረት ከሞት ትከሻዎች ጋር በቀጥታ መገናኘት እንዳለብን አይርሱ።ይህን ማድረግ ካልቻልን, ከሚያስፈልገው ያነሰ እግር በቪ መክፈቻ ውስጥ ይወድቃል እና የመታጠፍ ሂደታችን ይቋረጣል.

ስለዚህ፣ የቪ መክፈቻው ትልቅ ሲሆን በመገለጫ ላይ ሊኖረን የሚገባው ዝቅተኛው እግር ወይም ፍላጅ ይጨምራል።

ለአንድ እግር ዝቅተኛ ርዝመት ለመወሰን የጂኦሜትሪክ ቀመር አለ.

ቢን እንደ ውስጠኛው አነስተኛ እግር ርዝመት፣ V እንደ ዳይ መክፈቻ እና 90° መታጠፍን አስቡ፣ ዝቅተኛው የውስጥ እግር ነው ማለት እንችላለን፡-

ዝቅተኛው የውስጥ እግር = V x 0.67

ይህ ለተለያዩ አንግል ማጠፊያዎች እንደሚከተለው ሊስተካከል ይችላል-

bx 1.6 በ 30 ° ላይ ለማጠፍ

bx 1.1 ለታጠፈ በ 60 °

bx 0.9 ለማጠፊያዎች በ 120 °

bx 0.7 ለማጠፊያዎች በ 150 °

ለማጠፍ ሂደት ትክክለኛውን የ V መክፈቻ መምረጥ

እንደሚመለከቱት ፣ ቀላል የዳይ ምርጫ የመተጣጠፍ ሂደትን በእጅጉ ይነካል።ራዲየስ, የሚፈለገውን ግፊት, ዝቅተኛውን እግር እና ለምን አይሆንም, የጠቅላላውን ክፍል ገጽታ ይነካል.አንድ ትንሽ የቪ መክፈቻ በብረት ላይ ተጨማሪ ምልክቶችን እንዴት እንደሚተው እና እነዚህ ምልክቶች በብዙ አጋጣሚዎች እንዴት እንደሚታዩ አስቡ.

ስለዚህ, ትክክለኛውን የ V መክፈቻ እንዴት እንወስናለን?በመጀመሪያ ለተወሰነ ቁሳቁስ ወይም ውፍረት አንድ ትክክለኛ የቪ መክፈቻ ብቻ እንዳልሆነ በመረዳት።ለተለያዩ ውፍረትዎች ተስማሚ የሆኑ የቪ ክፍት ቦታዎች አሉ ነገር ግን ትክክለኛው ለእኛ መታጠፍ ሂደት ትክክለኛ ብቻ ነው።

ተጨባጭ ተሞክሮ እንደሚያሳየው R (በእኛ በኩል ራዲየስ) በመደበኛነት የቪ መክፈቻ 1/8 ነው ፣ ከዚያ ለተወሰነ ውፍረት ተስማሚው V መክፈቻ Vx8 ነው ፣ እንደዚህ ባለው ቪ R (ራዲየስ በእኛ በኩል) ስለሚከፈት ለተወሰነ ውፍረት Vx8 ነው። እየታጠፍን ካለው ውፍረት ጋር እኩል ነው.

ለምን R= ውፍረት?

ብረት በሚታጠፍበት ጊዜ ምንም ቁሳቁስ እንደማይጠፋ እና ምንም ቁሳቁስ እንደማይገኝ ያስታውሱ.ስለዚህ የሉህ ብረትን በሚታጠፍበት ጊዜ የሚፈጠረው ራዲየስ እኛ ከምንጠፍጠው ውፍረት ያነሰ ከሆነ ያ ተጨማሪ ቁሳቁስ የሆነ ቦታ መሄድ አለበት.ይህ በጣም የተለመዱት የማይፈለጉ የአካል ጉድለቶች መንስኤዎች አንዱ ነው.ከቁሱ ውፍረት ያነሰ ራዲየስ ቁሳቁሱን በመታጠፊያችን በኩል ከመጠን በላይ እንዲወጣ ያደርገዋል, ይህም የውበት ጉዳይ ብቻ ሳይሆን የክፍሉ ጥንካሬም ይቀንሳል.

በሌላ በኩል ደግሞ ከቁሱ ውፍረት በላይ የሆነ ራዲየስ ምንም አይነት የውበት ጉዳዮች የለውም.

ስለዚህ የራዲየስ መበላሸትን ማስወገድ እና ራዲየስን በተቻለ መጠን ትንሽ ማቆየት መነሻችን ነው።ከዚያ እኛ መወሰን እንችላለን-

R=V/8 እና R=T (ውፍረት)

ከዚያም፡-

V= Tx8

ቢያንስ እስከ ½' ውፍረት ድረስ ጥሩው የቪ መክፈቻ 8xT ነው ማለት እንችላለን።ከዚያ ከሆነ የሚከተለውን ማረጋገጥ አለብን።

ለፕሮጀክታችን በቂ ቪ ላይ ያለው ዝቅተኛው እግር በቂ ነው።

የሚፈለገው ግፊት ከፕሬስ ብሬክ መስፈርቶች አይበልጥም

T ከ½' በላይ ሲሆን የሚፈጠረው ራዲየስ ይበልጣል እና ስለዚህ፡-

V=Tx10 ለቲ<1/2'

ቀጥሎስ?

V=Tx8 ከ ነጥብ a & b (ዝቅተኛው እግር እና ግፊት) ጋር የሚጣጣም ከሆነ ያንን ሞት መርጠን መስራት እንችላለን።

ነገር ግን፣ ያ የቪ መክፈቻ ዝቅተኛውን እግር የሚነካ ከሆነ፣ በእኛ በኩል እግሩን ለመጨመር ወይም ትንሽ ቪ ለመጠቀም መወሰን አለብን።

የተገኘው የቪ መክፈቻ ለፕሬስ ብሬክ ወይም ለመጨመሪያ ስልታችን በጣም ብዙ ጫና የሚፈልግ ከሆነ (አዎ ይህ ጉዳይ ነው) ሌላ ውሳኔ ማድረግ አለብን ምክንያቱም ያለን እድል ለመቀነስ ትልቅ የቪ መክፈቻ መጠቀም ብቻ ነው። ግፊት ያስፈልጋል.

በዚህ ጊዜ, አንዳንድ ውሳኔዎች መደረግ አለባቸው.ነገር ግን የማጠፍ ሂደቱን ከመጀመሩ በፊት ወደዚህ መደምደሚያ መድረስ የተሻለ ነው.እነዚህን መርሆዎች በመጠቀም ኩባንያዎ ደንበኞችዎ የሚያደንቋቸውን ከፍተኛ ጥራት ያላቸውን ክፍሎች ማምረት ይችላሉ.
