የእይታዎች ብዛት:20 ደራሲ:ይህን ጣቢያ ያርትዑ የተለጠፈው: 2023-09-06 ምንጭ:ይህ ጣቢያ

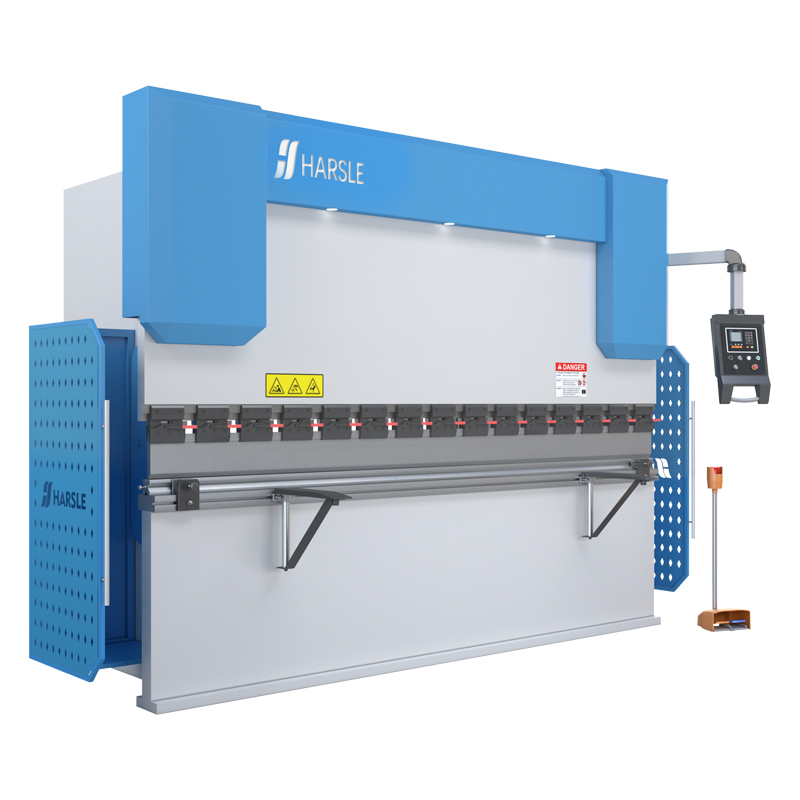

ሃይድሮሊክ ብሬክን ይጫኑ በብረታ ብረት ስራ እና በቆርቆሮ ማምረቻዎች ላይ በማጠፍ እና ቆርቆሮ እና ሌሎች ቁሳቁሶችን ለመሥራት የሚያገለግል የማሽን መሳሪያ ነው.እንደ አውቶሞቲቭ ማምረቻ፣ ኤሮስፔስ፣ ኮንስትራክሽን እና ብረት ማምረቻ ባሉ ኢንዱስትሪዎች ውስጥ አስፈላጊ መሳሪያ ነው።
ዋና መለያ ጸባያት:
1. መሰረታዊ ተግባር፡ የፕሬስ ብሬክ ወደሚፈለገው ቅርጽ ለማጣመም በስራ ቦታ ላይ በተለይም በቆርቆሮ ብረት ላይ በሃይል ይሠራል.አስፈላጊውን ኃይል ለማመንጨት የሃይድሮሊክ ስርዓት ይጠቀማል.
2. የሃይድሮሊክ ሲስተም፡- የሃይድሮሊክ ፕሬስ ብሬክ ዋና አካል የሃይድሮሊክ ሲስተም ነው።የሃይድሮሊክ ፓምፕ, ሲሊንደሮች, ቫልቮች እና ቱቦዎች ያካትታል.ፓምፑ የሃይድሮሊክ ፈሳሽን ይጭናል, ከዚያም ሲሊንደሮችን ለማንቀሳቀስ ያገለግላል.እነዚህ ሲሊንደሮች አንድ አውራ በግ ወይም ጡጫ በስራው ላይ በመግፋት እንዲታጠፍ ያደርገዋል።
3. ራም እና ዳይ፡- አውራ በግ የፕሬስ ብሬክ የላይኛው ክፍል ሲሆን ይህም በስራው ላይ ያለውን ኃይል ለመተግበር ወደ ታች ይወርዳል።ዳይ የታችኛው ክፍል ነው, እና በቦታው ላይ ተስተካክሏል.አንድ ላይ የሉህ ብረት የታጠፈበት የ V ቅርጽ ያለው ወይም የኡ ቅርጽ ያለው ሰርጥ ይፈጥራሉ።
4. መቆጣጠሪያዎች: ዘመናዊው የሃይድሮሊክ ፕሬስ ብሬክስ ኦፕሬተሮች የመታጠፍ ሂደቱን በትክክል እንዲቆጣጠሩ የሚያስችል የላቀ ቁጥጥር ስርዓቶች የተገጠመላቸው ናቸው.እነዚህ መቆጣጠሪያዎች እንደ የመታጠፊያ አንግል፣ የመታጠፊያ ራዲየስ እና የመታጠፍ ፍጥነት መለኪያዎችን ሊያዘጋጁ ይችላሉ።
5. የኋላ መለኪያ፡- ብዙ የፕሬስ ብሬክስ የስራ ክፍሉን ለብዙ መታጠፊያዎች በትክክል ለማስቀመጥ የሚረዳ የኋላ መለኪያ ሲስተም አላቸው።ኦፕሬተሩ ቋሚ እና ትክክለኛ መታጠፊያዎችን በማረጋገጥ የኋላ መለኪያውን ወደ ተወሰኑ ቦታዎች እንዲዘዋወር ፕሮግራም ማድረግ ይችላል።
6. የደህንነት ባህሪያት: የሃይድሮሊክ ፕሬስ ብሬክ ሲሰራ ደህንነት በጣም አስፈላጊ ነው.ብዙውን ጊዜ ኦፕሬተሮችን ከአደጋ ለመጠበቅ እንደ የብርሃን መጋረጃዎች፣ የሁለት እጅ መቆጣጠሪያዎች እና የአደጋ ጊዜ ማቆሚያ ቁልፎች ካሉ የደህንነት ባህሪያት ጋር አብረው ይመጣሉ።
7. ቱሊንግ፡- የፕሬስ ብሬክስ የተለያዩ የመታጠፍ መገለጫዎችን እና ማዕዘኖችን ለማግኘት ቡጢ እና ሟች ጨምሮ የተለያዩ የመሳሪያ አይነቶችን ይጠቀማሉ።መሳሪያው የሚመረጠው በስራው ልዩ መስፈርቶች መሰረት ነው.
8. ቶንጅ፡- የሃይድሮሊክ ፕሬስ ብሬክስ ከቶን አቅም አንፃር ደረጃ የተሰጣቸው ሲሆን ይህም በ workpiece ላይ ሊያደርጉ የሚችሉትን ከፍተኛ ኃይል ይወክላል።ለተለያዩ ቁሳቁሶች እና ውፍረቶች የተለያዩ የቶን ብቃቶች ጥቅም ላይ ይውላሉ.
9. አፕሊኬሽኖች፡- የሃይድሮሊክ ፕሬስ ብሬክስ ሉህ ብረትን፣ ሳህኖችን እና ሌሎች ቁሳቁሶችን ወደ ተለያዩ ቅርጾች ማለትም ቀጥ ያሉ ማጠፊያዎችን፣ ማዕዘኖችን፣ ኩርባዎችን እና ይበልጥ ውስብስብ የሆኑ ጂኦሜትሪዎችን ለማጣመም ይጠቅማሉ።እንደ ቅንፎች፣ ፓነሎች፣ የሻሲ ክፍሎች እና ሌሎችም ያሉ ክፍሎችን በማምረት ረገድ አስፈላጊ ናቸው።
በማጠቃለያው የሃይድሮሊክ ፕሬስ ብሬክ በብረት ማምረቻ ውስጥ የታጠፈ እና የብረት ብረት እና ሌሎች ቁሳቁሶችን ለመሥራት የሚያገለግል ሁለገብ ማሽን ነው።የሃይድሮሊክ ስርዓቱ አስፈላጊውን ኃይል ያቀርባል, እና የተራቀቁ ቁጥጥሮች እና የደህንነት ባህሪያት በዘመናዊ የምርት ሂደቶች ውስጥ ጠቃሚ መሳሪያ ያደርጉታል.
● መላው የተበየደው ማሽን መዋቅር ከፍተኛ ግትርነት ማሳካት;ማሽኑ የተነደፈው በ ANSYS ሶፍትዌር ሲሆን ይህም የፕሬስ ብሬክን አስተማማኝነት እና ትክክለኛነት ማረጋገጥ ይችላል.
● ለBack-gauge እና ራም ስትሮክ ሞተሮች የሚቆጣጠሩት ኢንቬርተር ሲሆን ይህም የሞተርን ድግግሞሽ እና የቮልቴጅ መጠን በመቀየር የኋላ መለኪያ እና ራም ከፍተኛ የአቀማመጥ ትክክለኛነትን ማሳካት ይችላል።
● X ዘንግ (Back-gauge) እና Y ዘንግ (ራም ስትሮክ ወይም ሲሊንደር ስትሮክ) በተቆጣጣሪው ፕሮግራም ሊዘጋጁ ይችላሉ፣ ይህም የመታጠፍ ስራውን ቀላል ያደርገዋል።
● የጎን እና የኋላ የብረት ደህንነት ጥበቃ የአውሮፓን የደህንነት ደረጃ ያሟላል።
● የሃይድሮሊክ ጭነት ከመጠን በላይ በሚፈስ ቫልቭ ሊጠበቅ ይችላል ፣ የስርዓት ግፊት በግፊት መቀየሪያ በቀላሉ ሊስተካከል ይችላል።
● የአደጋ ጊዜ ቁልፍ ያለው የእግር ማጥፊያ ማሽኑን አደጋ በሚደርስበት ጊዜ ወዲያውኑ ማቆም ይችላል።
አይ. | ንጥል | ክፍል | 160ቲ/3200 |
1 | የታጠፈ ኃይል | kN | 1600 |
2 | የታጠፈ ርዝመት | ሚ.ሜ | 3200 |
3 | የአምዶች ርቀት | ሚ.ሜ | 2600 |
4 | የጉሮሮ ጥልቀት | ሚ.ሜ | 320 |
5 | ራም ስትሮክ | ሚ.ሜ | 200 |
6 | ከፍተኛ.የመክፈቻ ቁመት | ሚ.ሜ | 460 |
7 | ራም ዝቅተኛ ፍጥነት | ሚሜ / ሰከንድ | 90 |
8 | ራም የኋላ ፍጥነት | ሚሜ / ሰከንድ | 85 |
9 | ራም የስራ ፍጥነት | ሚሜ / ሰከንድ | 5-12 |
10 | የሥራ-ዋጋ መስመራዊነት | ሚ.ሜ | 0.5 |
11 | ከፍተኛ.የኋላ መለኪያ ርቀት | ሚ.ሜ | 500 |
12 | የፊት ተንሸራታች እጆች | pcs | 2 |
13 | የማጠፍ አንግል ትክክለኛነት | (') | 30 |
14 | የኋላ ጣት ማቆሚያ | pcs | 3 |
15 | ዋና ሞተር | KW | 11 |
16 | የቁጥጥር ስርዓት | / | E21 |
17 | ልኬት | (L*W*H) ሚሜ | 3300*1700*2700 |
18 | ክብደት | ኪግ | 10500 |
