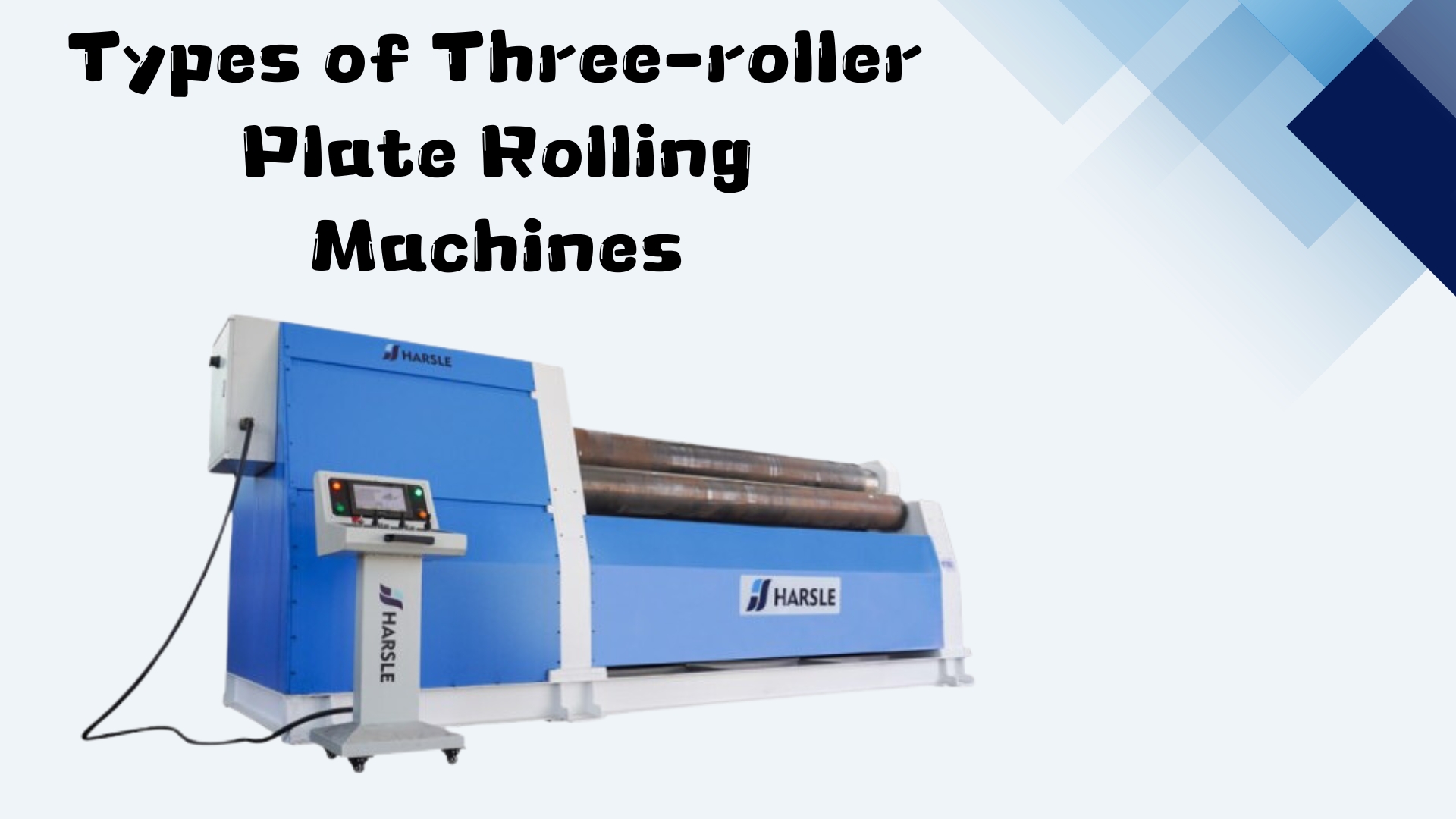

ባለ 3-ሮለር ፕሌት ሮሊንግ ማሽኖች ዓይነቶች

ባለ 3-ሮለር ፕሌት ሮሊንግ ማሽኖች

አብዛኞቹ 3-ሮለር የታርጋ ማሽከርከር ማሽኖች የሜካኒካል ሳህን ማጠፊያ ማሽኖች ናቸው.እርግጥ ነው, የሃይድሮሊክ ፕላስቲን ማጠፊያ ማሽኖችም አሉ, ነገር ግን ሁሉም ባለአራት-ሮለር ፕላስቲን ማጠፊያ ማሽኖች የሃይድሮሊክ ፕላስቲን ማጠፊያ ማሽኖች ናቸው.የሜካኒካል ሶስት ሮለር የሲሜትሪክ ንጣፍ ማጠፊያ ማሽን መዋቅር ሶስት ሮለር ሲሜትሪክ ነው።የላይኛው ሮለር በሁለቱ የታችኛው ሮለቶች መሀል ላይ ባለው ሲምሜትራዊ ቦታ ላይ በቢቭል ማርሽ ማስተላለፊያ በኩል በአቀባዊ ወደ ላይ እና ወደ ታች ይንቀሳቀሳል።የዋናው መቀነሻ የመጨረሻው ማርሽ ሁለቱን የታችኛው ሮለር ማርሾችን ወደ ጥልፍልፍ እና ማሽከርከር ይነዳቸዋል።ለታሸጉ ሉሆች ጉልበት ለማቅረብ እንቅስቃሴ።የፕላስቲክ ብረታ ብረት ጠፍጣፋ መግለጫዎች በሶስቱ የስራ ሮለቶች (ሁለት የታችኛው ሮለር እና አንድ የላይኛው ሮለር) መካከል ያልፋል የጠፍጣፋ ማጠፊያ ማሽን።በላይኛው ሮለር ወደ ታች ግፊት እና የታችኛው ሮለር ተዘዋዋሪ እንቅስቃሴ በመታገዝ የብረት ሳህን ያለማቋረጥ በበርካታ ማለፊያዎች ውስጥ ይጣበቃል።ቋሚ የፕላስቲክ ቅርጽ ያመርቱ እና ወደሚፈለገው ሲሊንደር, ኮን ወይም ከፊል ይንከባለሉ.

የሜካኒካል ባለ 3-ሮለር ፕላስቲን ማሽነሪ ማሽን ጉዳቱ የጠፍጣፋው ጫፎች በሌሎች መሳሪያዎች እርዳታ አስቀድመው መታጠፍ አለባቸው.የሃይድሮሊክ ባለ ሶስት ሮለር የሲሜትሪክ ጠፍጣፋ ማጠፊያ ማሽን መዋቅር ባለ ሶስት ሮለር ሲሜትሪክ ዓይነት ነው.የላይኛው ሮለር በሁለቱ የታችኛው ሮለቶች መሃል ላይ በተመጣጣኝ ቦታ ላይ ነው.በሃይድሮሊክ ሲሊንደር ውስጥ ያለው የሃይድሮሊክ ዘይት በፒስተን ላይ ቀጥ ብሎ የማንሳት እና የመውረድ እንቅስቃሴዎችን ይሠራል።የዋናው መቀነሻ የመጨረሻው ማርሽ ሁለቱን ዝቅተኛ ሮለቶችን ያንቀሳቅሳል።የታችኛው ሮለር ማርሽ ሉህ ለመንከባለል ጉልበት ለማቅረብ ወደ ተዘዋዋሪ እንቅስቃሴ ይዋሃዳል።የፕላስቲክ ብረታ ብረት ጠፍጣፋ መግለጫዎች በሶስቱ የስራ ሮለቶች መካከል ያልፋል።በላይኛው ሮለር ወደ ታች ግፊት እና የታችኛው ሮለር ተዘዋዋሪ እንቅስቃሴ ፣ የብረት ሳህኑ በተከታታይ በበርካታ ማለፊያዎች በኩል በማጠፍ ቋሚ የፕላስቲክ ቅርፅን ለማምረት እና ወደሚፈለገው ሲሊንደር ፣ ሾጣጣ ወይም ከፊል ይንከባለል ።የሃይድሮሊክ ሶስት ሮለር ሲምሜትሪክ ሰሃን ማጠፊያ ማሽን ጉዳቱ የጠፍጣፋው ጫፎች በሌሎች መሳሪያዎች እርዳታ አስቀድመው መታጠፍ አለባቸው.የሃይድሮሊክ ሶስት ሮለር ሲምሜትሪክ ሰሃን ማሽነሪ ማሽን ከ 50 ሚሊ ሜትር በላይ የሆነ የጠፍጣፋ ውፍረት ላለው ትልቅ ጠፍጣፋ ማሽኖች ተስማሚ ነው.ቋሚ ሮለቶች አንድ ረድፍ በሁለት የታችኛው ሮለቶች ስር ተጨምሯል ፣ የሁለቱን የታችኛውን ሮለቶች ስፋት ለማሳጠር ፣ በዚህም የታሸገውን workpiece ትክክለኛነት እና አጠቃላይ የማሽኑን አፈፃፀም ያሻሽላል።

የፕሌት ሮሊንግ ማሽኖች ዓይነት ትንተና

ባለሶስት-ሮለር ጠፍጣፋ ማጠፊያ ማሽን

የሶስት-ሮለር ፕላስቲን ማሽነሪ ማሽኖች በሜካኒካል እና በሃይድሮሊክ ዓይነቶች ይገኛሉ-የሜካኒካል ሶስት-ሮለር ጠፍጣፋ ማሽነሪ ማሽኖች በተመጣጣኝ እና በተመጣጣኝ ሜካኒካዊ ሶስት ሮለር የተከፋፈሉ ናቸው. ዓይነቱ የሶስት-ሮለር ሲሜትሪክ ዓይነት ነው.የላይኛው ሮለር በሁለቱ የታችኛው ሮለቶች መሃከል ላይ በተመጣጣኝ ቦታ ላይ ቀጥ ያለ የማንሳት እንቅስቃሴን ያከናውናል ፣ ይህም በ screw nut እና በትል ድራይቭ የተገኘ ነው።ሁለቱ የታችኛው ሮለቶች የማሽከርከር እንቅስቃሴን ያከናውናሉ እና ከታችኛው ሮለር ማርሽ ጋር በመቀነሻው የውጤት ማርሽ በኩል ያጣምሩ።ለታሸጉ ሉሆች ጉልበት ይሰጣል።የዚህ ማሽን ጉዳቱ የጠፍጣፋው ጫፍ በሌሎች መሳሪያዎች እርዳታ በቅድሚያ መታጠፍ አለበት.

ሜካኒካል ባለሶስት-ሮለር asymmetric plate rolling machine

የሜካኒካል ሶስት-ሮለር asymmetric plate rolling ማሽን ዋና ዋና ባህሪያት-የማሽኑ መዋቅር የሶስት-ሮለር ያልተመጣጠነ አይነት ነው.የላይኛው ሮለር ዋናው ድራይቭ ነው፣ እና የታችኛው ሮለር ሳህኑን ለመጭመቅ በአቀባዊ ይንቀሳቀሳል እና ከላኛው ሮለር ማርሽ በታችኛው ሮለር ማርሽ በኩል።, እና በተመሳሳይ ጊዜ እንደ ዋና ድራይቭ ሆኖ ያገለግላል;የጎን ሮለር የማዘንበል እና የማንሳት እንቅስቃሴዎችን ያከናውናል፣ እና የቅድመ-ማጠፍ እና የመንከባለል ሁለት ተግባራት አሉት።የታመቀ መዋቅር, ቀላል ቀዶ ጥገና እና ጥገና.ቴክኒካዊ መለኪያዎች፡ ዝርዝር መግለጫዎች፣ ሞዴሎች፣ ከፍተኛው የተጠቀለለ ሳህን ውፍረት።

የሃይድሮሊክ 3-ሮለር ፕላስቲን ሮሊንግ ማሽን

የሃይድሮሊክ ሶስት ሮለር ሲምሜትሪክ ንጣፍ ማጠፊያ ማሽን ዋና ዋና ባህሪያት-የማሽኑ የላይኛው ሮለር በአቀባዊ ሊነሳ ይችላል.ቀጥ ያለ ማንሳት የሃይድሮሊክ ማስተላለፊያ በሃይድሮሊክ ዘይት የሚገኘው በሃይድሮሊክ ሲሊንደር ውስጥ በፒስተን ዘንግ ላይ በሚሠራው የሃይድሮሊክ ዘይት ነው ።የታችኛው ሮለር እንዲሽከረከር ይንቀሳቀሳል እና ከመቀነሱ የውጤት ማርሽ ጋር ይጣበቃል።ለማሽከርከር ጠፍጣፋ ጉልበት ለማቅረብ ከታችኛው ሮለር ስር ደጋፊ ሮለር አለ እና ሊስተካከል የሚችል ነው።የላይኛው ሮለር ከበሮ ቅርጽ ያለው ሲሆን ይህም የምርቱን ቀጥተኛነት የሚያሻሽል እና እጅግ በጣም ረጅም ዝርዝሮችን እና የተለያዩ የአቋራጭ ቅርጾችን ተስማሚ ነው.ጣሳው ወደ ላይ የሚስተካከለው ሲሜትሪክ ባለ ሶስት ሮለር ፕላስቲን ሮሊንግ ማሽን ነው፣ እሱም የብረት ንጣፎችን ወደ ክበቦች፣ ቅስቶች እና ሾጣጣዎች በተወሰነ ክልል ውስጥ ማንከባለል ይችላል።የቅርጽ ስራ ቁራጭ ፣ የዚህ ማሽን ሁለቱ የታችኛው ሮለቶች ሮለሮችን እየነዱ ናቸው ፣ እና የላይኛው ሮለር ሮለር ይነዳል ።በመርከብ ግንባታ፣ በቦይለር፣ በአቪዬሽን፣ በውሃ ሃይል፣ በኬሚካል ኢንዱስትሪ፣ በብረታ ብረት መዋቅር እና በማሽነሪ ማምረቻ ኢንዱስትሪዎች በስፋት ጥቅም ላይ ይውላል።የብረት ንጣፎችን ለማጠፍ እና ለማበላሸት ተስማሚ ነው.በተወሰነ ክልል ውስጥ ክብ፣ ቅስት ቅርጽ ያለው እና የተለጠፈ የስራ ቁራጮችን ሊንከባለል ይችላል፣ እና የሰሌዳ መጨረሻ ቅድመ መታጠፍ ተግባር አለው።የዚህ ሞዴል ሁለቱ የታችኛው ሮለቶች መንኮራኩሮች ናቸው እና በአግድም ሊንቀሳቀሱ ይችላሉ.ሮለር የሚነዳ ሮለር ሲሆን ወደ ላይ እና ወደ ታች መንቀሳቀስ ይችላል።የመንቀሳቀስ ዘዴዎች ሜካኒካል እና ሃይድሮሊክ ያካትታሉ.የማስተላለፊያ ዘንጎች በአለምአቀፍ ማያያዣዎች የተገናኙ ናቸው.

ሜካኒካል ባለሶስት-ሮለር ሲሜትሪክ ሰሃን ሮሊንግ ማሽን

የሜካኒካል ሶስት ሮለር ሲምሜትሪክ ሰሃን ሮሊንግ ማሽን የአፈፃፀም ባህሪያት-የማሽኑ መዋቅር የሶስት-ሮለር የተመጣጠነ አይነት ነው.የላይኛው ሮለር በሁለቱ የታችኛው ሮለቶች መሃል ባለው ሲምሜትሪክ አቀማመጥ ወደ ላይ እና ወደ ታች ይንቀሳቀሳል ፣ ይህም በ screw nut እና በትል ድራይቭ የተገኘ ነው።ሁለቱ የታችኛው መንኮራኩሮች የማዞሪያው እንቅስቃሴ፣ በተቀባዩ የውጤት ማርሽ በኩል፣ ከታችኛው ሮለር ማርሽ ጋር በማጣመር ለተጠቀለለው ሉህ torque ያቀርባል።የዚህ ማሽን ጉዳቱ የጠፍጣፋው ጫፍ በሌሎች መሳሪያዎች እርዳታ በቅድሚያ መታጠፍ አለበት.

ሜካኒካል ባለሶስት-ሮለር asymmetric plate rolling machine

የሜካኒካል ሶስት-ሮለር asymmetric plate rolling ማሽን ዋና ዋና ባህሪያት-የማሽኑ መዋቅር የሶስት-ሮለር ያልተመጣጠነ አይነት ነው.የላይኛው ሮለር ዋናው ድራይቭ ነው፣ እና የታችኛው ሮለር ሳህኑን ለመጭመቅ በአቀባዊ ይንቀሳቀሳል እና ከላኛው ሮለር ማርሽ በታችኛው ሮለር ማርሽ በኩል።, እና በተመሳሳይ ጊዜ እንደ ዋና ድራይቭ ሆኖ ያገለግላል;የጎን ሮለር የማዘንበል እና የማንሳት እንቅስቃሴዎችን ያከናውናል፣ እና የቅድመ-ማጠፍ እና የመንከባለል ሁለት ተግባራት አሉት።የታመቀ መዋቅር, ቀላል ቀዶ ጥገና እና ጥገና.ቴክኒካዊ መለኪያዎች: ዝርዝሮች እና ሞዴሎች ከፍተኛው ውፍረት የተጠቀለለ ጠፍጣፋ ሚሜ ጥቅል

የሃይድሮሊክ ባለሶስት-ሮለር ሲሜትሪክ ሰሃን ሮሊንግ ማሽን

የሃይድሮሊክ ሶስት ሮለር ሲምሜትሪክ ንጣፍ ማጠፊያ ማሽን ዋና ዋና ባህሪያት-የማሽኑ የላይኛው ሮለር በአቀባዊ ሊነሳ ይችላል.ቀጥ ያለ ማንሳት የሃይድሮሊክ ማስተላለፊያ በሃይድሮሊክ ዘይት የሚገኘው በሃይድሮሊክ ሲሊንደር በፒስተን ዘንግ ላይ በሚሠራው የሃይድሮሊክ ዘይት ነው ።የታችኛው ሮለር እንዲሽከረከር ይንቀሳቀሳል እና ከመቀነሱ የውጤት ማርሽ ጋር ይጣበቃል።ለማሽከርከር ጠፍጣፋ ጉልበት ለማቅረብ ከታችኛው ሮለር ስር ደጋፊ ሮለር አለ እና ሊስተካከል የሚችል ነው።የላይኛው ሮለር ከበሮ ቅርጽ ያለው ሲሆን ይህም የምርቱን ቀጥተኛነት የሚያሻሽል እና የተለያየ ቅርጽ ያላቸው ቅርጾች ላላቸው ጣሳዎች ለረጅም ጊዜ ዝርዝሮች ተስማሚ ነው.
