የጡጫ ኃይልን እንዴት ማስላት እንደሚቻል

የእይታዎች ብዛት:22     ደራሲ:ይህን ጣቢያ ያርትዑ     የተለጠፈው: 2021-06-11      ምንጭ:ይህ ጣቢያ

መጠየቅ

የጡጫ ጉልበት አስላ

የፑንችንግ ሃይል ካልኩሌተር ለመጠቀም ከላይ ያለውን ምስል ጠቅ ያድርጉ

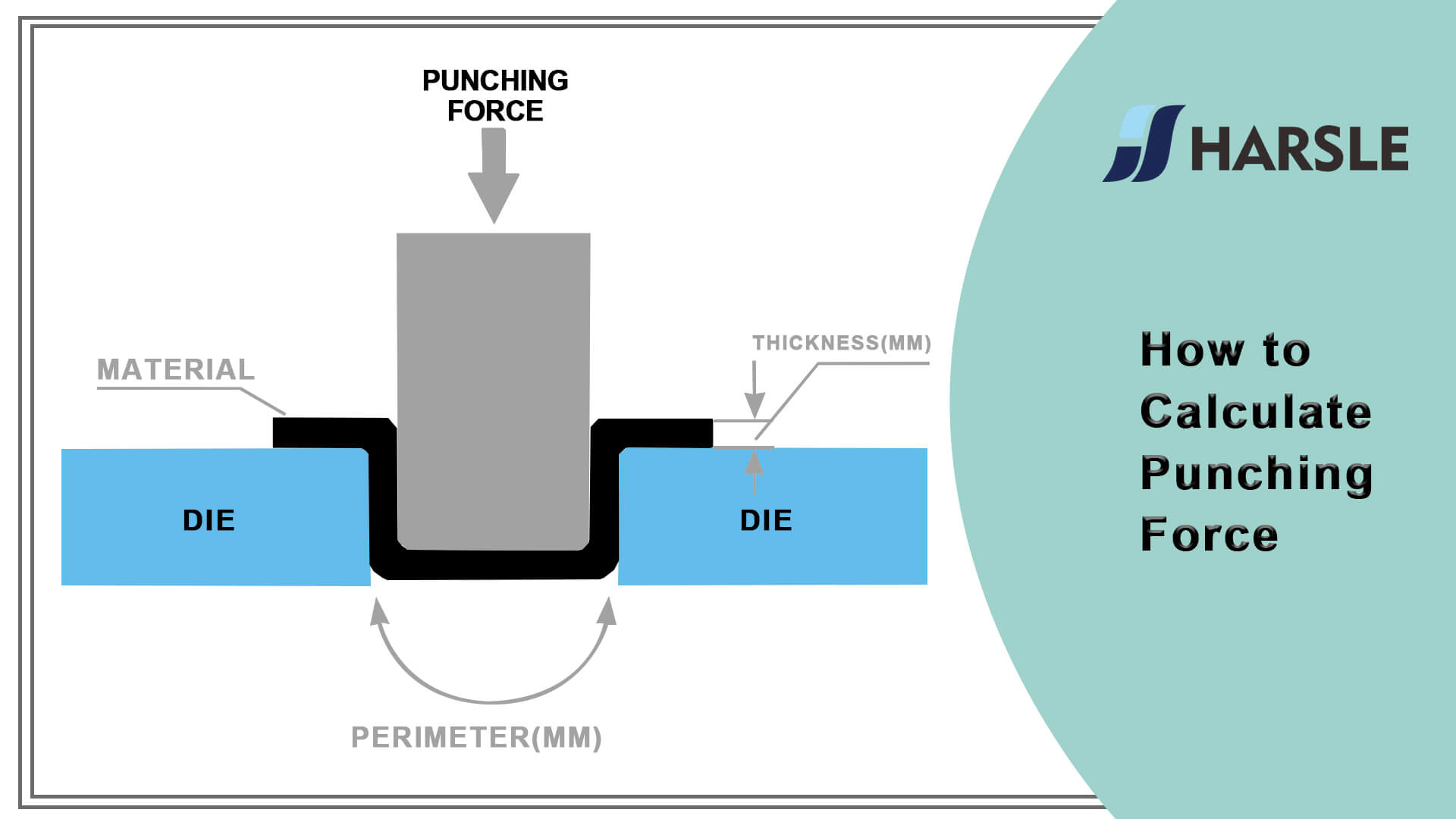

የጡጫ ማስገደድ ቀመር

ክብ ቀዳዳዎችን ወይም ካሬ ቀዳዳዎችን ወይም ሌላ ዓይነት ጉድጓዶችን በተወሰነ የብረት ውፍረት በቡጢ ከመቱ በብረት ውስጥ ቀዳዳ ለመምታት የሚያስፈልገውን ኃይል ማወቅ አለብዎት።በሚከተለው የጡጫ ሃይል ስሌት ቀመር (ባዶ የሃይል ቀመር) የሚፈለገውን የጡጫ ቶን ማስላት ይችላሉ።

የጡጫ ቀመር

K የደህንነት ሁኔታ, ብዙውን ጊዜ 1.3 እንመርጣለን

L : ፔሪሜትር በቡጢ በኋላ, ሚሜ

t : የቁሳቁስ ውፍረት, ሚሜ

τ የመቁረጥ ጥንካሬ, MPa

ውጤቱን ወደ ሜትሪክ ቶን መለወጥ ከፈለግን የ KN ውጤቱን በ መክፈል እንችላለን 9.8


የሚከተለውን ሰንጠረዥ በመጥቀስ ዙሪያውን ማስላት እንችላለን

የጡጫ ጉልበት

ውፍረት፡ ውፍረቱ በጡጫ ሻጋታ ለሚወጋው ቁሳቁስ ነው።

የመሸርሸር ጥንካሬ: የጠፍጣፋው አካላዊ ባህሪያት, በቆርቆሮው ቁሳቁስ የሚወሰነው እና በማቴሪያል መመሪያው ውስጥ ሊገኝ ይችላል.

የሚከተለው ቻርት ለተለመደው ቁሳቁስ የመቁረጥ ጥንካሬን ያሳያል።

የጡጫ ጉልበት

አሃድ፡kN/ሚሜ2


ለምሳሌ፥

በ 3 ሚሜ ውፍረት ውስጥ አንድ ካሬ ቀዳዳ ከደበደብን ፣ ቁሱ ዝቅተኛ የካርቦን ብረት ሳህን ፣ የጎን ርዝመት 20 ሚሜ ነው ፣ በዚህ መንገድ ማስላት እንችላለን-

ፔሪሜትር=10*4=40ሚሜ

ውፍረት=3 ሚሜ

የመቁረጥ ጥንካሬ=0.3447kN/mm2

ቡጢ ሃይል(kn)=1.3*40*3*0.3447=53.77kN

ወ ወደ ቶን ሊለውጠው ይችላል፡107.55kN/9.8=5.49T


በቡጢ እና በሞት ማጽዳት

በቡጢ መምታት

በጡጫ እና በሞት መካከል ያለው ክፍተት በጠቅላላው ልዩነት ይወከላል, ይህም በጡጫ ሂደት ውስጥ ወሳኝ ከሆኑ ምክንያቶች አንዱ ነው.

ለምሳሌ፣ ∅12.25 የታችኛው ዳይ ሲጠቀሙ፣ ጥሩው ክፍተት 0.25 ሚሜ ነው።

ተገቢ ያልሆነ ማጽጃ የሞት አገልግሎት ህይወትን ይቀንሳል ወይም ግርዶሽ እና ወደ ሁለተኛ ደረጃ መቁረጥ ይመራዋል, መደበኛ ያልሆነ መከፈት የመፍቻውን ኃይል ይጨምራል, ወዘተ.

በተጨማሪም ፣ የዳይ ማጽጃው ለቁሱ እና ውፍረቱ ተገዥ ነው ፣ በአጠቃላይ ፣ ለካርቦን ብረት ንጣፍ ፣ 12% -18% ውፍረት በጣም ጥሩ ነው።

በCNC ቡጢ ውስጥ ምንም ልዩ መስፈርቶች ከሌለ ፣የሞት ማጽጃውን ለመምረጥ የሚከተለውን ሰንጠረዥ ማየት ይችላሉ-

የጠፍጣፋ ውፍረት
ቁሳቁስ
መካከለኛ የካርቦን ብረት አሉሚኒየም የማይዝግ ብረት
0.8-1.6 0.15-0.2 0.15-0.2 0.15-0.3
1.6-2.3 0.2-0.3 0.2-0.3 0.3-0.4
2.3-3.2 0.3-0.4 0.3-0.4 0.4-0.6
3.2-4.5 0.4-0.6 0.4-0.5 0.6-1.0
4.5-6.0 0.6-0.9 0.5-0.7 -

የጡጫ እና የሞት ማጽጃ ቅጽ
